Антенна представляет собой конструкцию, состоящую из четырёх резонансных диполей, выполненных из 12-жильного изолированного медного провода. Каждый диполь настроен на работу в диапазонах: 6-метровый, 10-метровый, 12-метровый и 17-метровый. Входное сопротивление антенны составляет 50 Ом.
Такое сопротивление антенны позволяет использовать её без дополнительного согласования (тюнера) на большинстве рабочих диапазонов. Однако на 10-метровом диапазоне в SSB-части спектра может потребоваться применение тюнера на частотах выше 28,9 МГц.

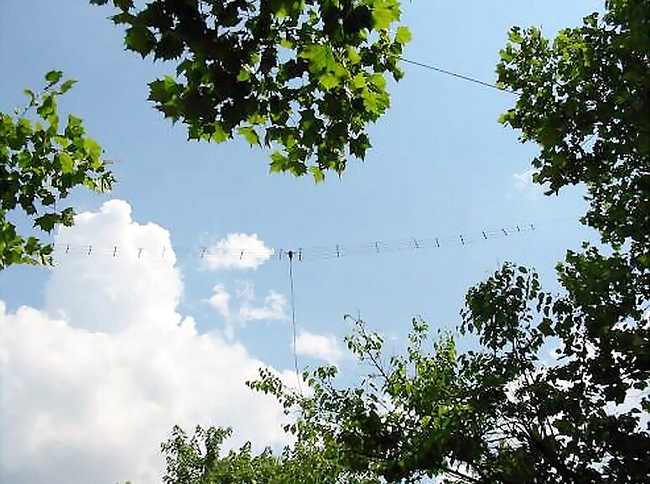

Диполь установлен на высоте около 35 футов (10,6 м) от земли. Он подвешен на нейлоновой бечёвке между мачтой, установленной на крыше, и угловым деревом на заднем дворе, примерно в 40 м. Использовались небольшие шкивы на дереве и на мачте, чтобы при необходимости можно было опустить антенну.
Четырёхдиапазонная коротковолновая дипольная антенна
Антенна была установлена и настроена на более низкой высоте, а затем поднята в её рабочее нынешнее положение. Поднятие изменило настройку лишь немного.
Для выравнивания, антенна была подвешена между угловым деревом и 16-метровой антенной, на уровне около 15 футов. Использовалась стремянка, чтобы добраться до концов антенны для подгонки. Не забудьте отодвинуть лестницу от области антенны при проверке КСВ.

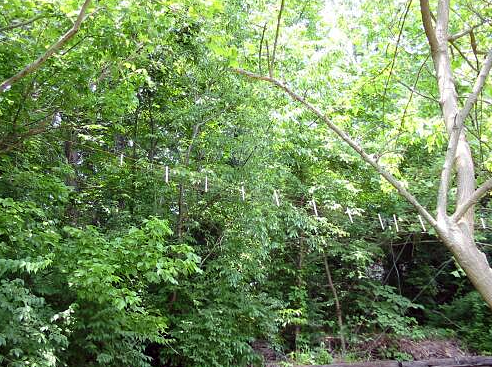

Четырёхдиапазонный диполь, установленный в положении выравнивания
На фото ниже показан центральный источник питания. Подойдёт любой изолятор, поскольку сопротивление и напряжение низкие. Здесь использовался изолятор Van Gordon, чтобы можно было подключаться напрямую к PL-259 на линии питания.
Чтобы разделить и равномерно распределить элементы антенны, была отрезана пара кусков из ПВХ длиной 1½ фута и просверлены в них отверстия для пропускания проводных элементов.
Распорки удерживаются на месте короткими кусками неизолированного электрического провода № 14, обёрнутыми вокруг провода антенны и распорки.
Шестиметровый элемент находится сверху, потому что он самый короткий и лёгкий, и его следует монтировать рядом с 17-метровым элементом. 17-метровый элемент поддерживает антенну, поэтому у него есть концевые изоляторы.
Не рекомендуется поддерживать концы проволокой и изоляторами. По возможности используйте нейлоновый шпагат или верёвку, и по возможности держите концы антенны подальше от металлических предметов.

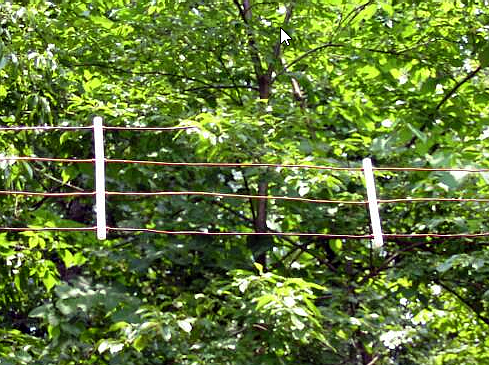

Конец шестиметрового элемента
Элементы 10 и 12 метров монтируются под элементом 17 метров, а элемент 12 метров — рядом с элементом 17 метров. Такое расположение выглядит красиво и уравновешивает антенну.
Небольшое количество элементов 6, 10 и 12 метров выступает за распорки для выравнивания. Выравнивание антенны 17 метров включает в себя повторную обмотку концов провода на изоляторах, если вы обрезали его слишком коротко, вы можете обернуть и припаять несколько коротких кусков с концов в точке, прежде чем провод обернётся вокруг изолятора.

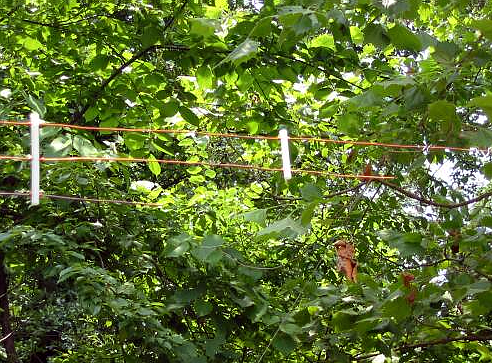

Концы элементов на 10 и 12 метров
Антенна заработала довольно хорошо. Поскольку третья гармоника 17-метровой антенны составляет 54 МГц, и может быть получено усиление в 6 метров за счёт связи.
Рекомендуется покрасить распорки в чёрный цвет, чтобы защитить их от солнечного света и скрыть антенну. Распорки размещены примерно через каждые 18 дюймов (45 см). Элементы находятся на расстоянии 2 дюймов (5 см) друг от друга на распорках. Вы можете разнести элементы на расстояние более 1 дюйма, но они должны быть одинаковыми.
Длина элементов измеряется от центрального опорного ушка изолятора до конца. Начато с этих длин, проверен КСВ и настраивался каждый элемент в следующем порядке: 17 метров = 13 футов (3,96 м), 12 метров = 9 футов 6-1/2 дюймов, 10 метров = 8 футов 5-1/2 дюймов и 6 метров = 58 дюймов.
Чтобы настроить каждый элемент на свою «любимую» частоту, обрезался каждый диполь на обоих концах, на 1/4 — 1/2 дюйма за раз, проверяя КСВ каждый раз. Затем перепроверьте все элементы по порядку и перенастройте при необходимости.
K0RWU
