Радиоантенны
На протяжении нескольких лет автор применял несложную, но очень успешную самодельную антенну для любительской радиосвязи. Он использовал её как с балкона, так и из окна отеля, во время радиоэкспедиций и даже из машины. В сотрудничестве с коллегами было изготовлено более десяти подобных антенн. Все эти антенны демонстрируют высокую эффективность.
Антенна, в зависимости от её размера, может работать на трёх диапазонах — 10, 15, 20 метров, а также 15, 20, 40 метров или 20, 40, 80 метров.

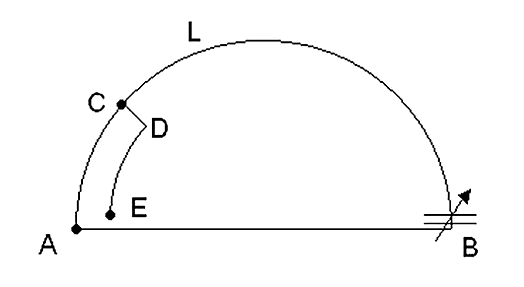

На рисунке 1 показана схема антенны. Антенный провод представляет собой трубку, медный или биметаллический стержень диаметром 5-12 мм (#0000- 5 AWG). Провод D-E тоньше провода А-С-В. Антенна настраивается воздушным (лучше вакуумным) переменным конденсатором с зазором в 2 мм. Ёмкость 5-750 пФ.
Рис. 1
где:
L = 1,57 AB
CD = 5-8 сантиметров
AC около 0,2 L
Наиболее высокая частота для антенны: 4 (AB+L)
Регулировка антенны
Для начала подайте QRP мощность на максимально высокой частоте для антенны. Перемещайте перемычку CD, чтобы найти минимальное значение КСВ. Проверьте положение перемычки. Включить QRP питание для следующего рабочего диапазона антенны. Переместите перемычку CD, чтобы найти минимальное значение КСВ. Проверьте положение перемычки. И так далее.
Работа антенны
Установить перемычку вручную или с помощью радиочастотных реле для выбора диапазона. Антенна имеет очень высокую направленность, поэтому выберите необходимое положение для антенны. Подключайте свой трансивер и работайте!
Результаты работы антенны

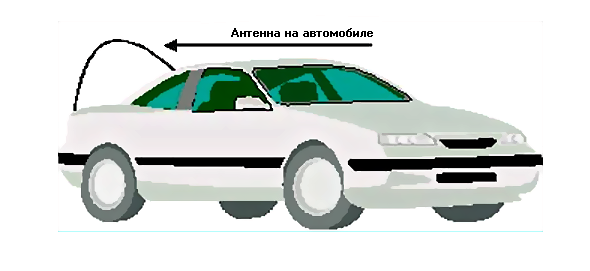

Автор пробовал антенну в разных условиях, и везде антенна работает хорошо, из дома, из машины (антенна установлена в багажнике машины), из поля. Использовался для подключения антенны трансивер IC-706 MK2G.
RZ3AE
