Эта антенна состоит из двух треугольных рамок, похожих на традиционные двухэлементные дельта-петли. Однако верхние части рамок соединены с верхом мачты опоры короткими верёвками или короткой распоркой, в то время как основания рамок оттягиваются от мачты нижними опорными верёвками.
На рисунке показаны дополнительные верёвки, соединяющие углы двух рамок – они помогают поддерживать правильное расстояние. Антенну можно запитывать в верхнем углу активного элемента, так что коаксиальный кабель будет поддерживаться мачтой, или в центре нижнего провода.
Импеданс точки питания составляет 112 Ом, и его следует согласовать с помощью четвертьволнового отрезка коаксиального кабеля сопротивлением 75 Ом.

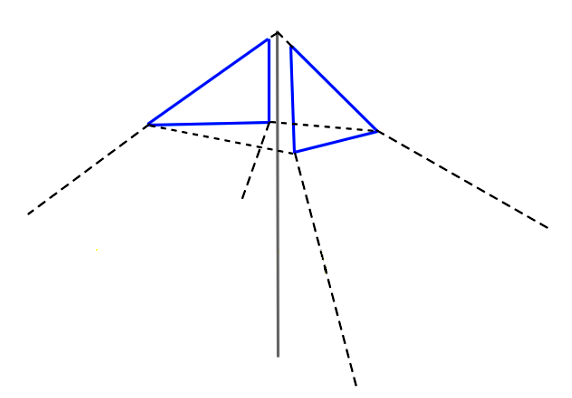

Художественное представление одноопорной дельта-петлевой антенны
В таблице ниже приведены размеры каждой петли провода, а также горизонтальное расстояние между нижними проводами. Основание антенны близко к квадратному, и его можно адаптировать так, чтобы опорные верёвки служили также растяжками для мачты. Как обычно, вы можете использовать это как отправную точку для дальнейшей оптимизации в соответствии с вашими потребностями.
Размеры для 2-элементной 10-метровой delta loop
| сторона отражателя м (футы) | 3.6 ( 11.8 ) |
| ширина отражателя м (футы) | 4.0 ( 13.1 ) |
| периметр отражателя м (футы) | 11.2 ( 36.75 ) |
| расстояние между элементами м (футы) | 3.7 ( 12.1 ) |
| сторона ведомого элемента м (футы) | 3.51 ( 11.5 ) |
| ширина приводного элемента м (футы) | 4.0 ( 13.1 ) |
| периметр приводного элемента м (футы) | 11.02 ( 36.1 ) |
| расчётная центральная частота МГц | 28,5 МГц |
| полоса пропускания КСВ @ 1,5 : 1 кГц | 900 кГц |
| расчётная верхняя высота антенны | 7 ( 23 ) |

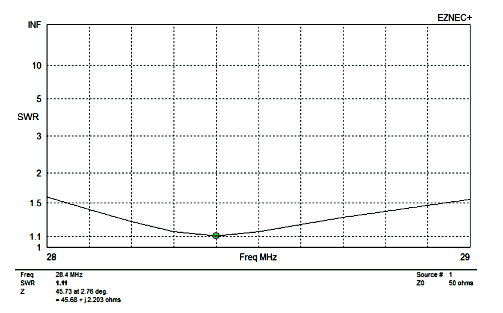

Графики:
Существует несколько способов создания двухэлементной антенны, где элементы расположены близко друг к другу в верхней части и подвешены на одной центральной опоре. Это имеет ограничения для горизонтальной поляризации, поскольку близкое расстояние между двумя элементами в текущем максимальном значении снижает потенциальное усиление. Здесь показан один из нескольких вариантов для конкретного применения.
WB6BYU
