Антенна с тремя «Х»-элементами и Yagi, привлекающая внимание многих радиолюбителей своей простотой, устойчивостью к ветровым нагрузкам и энергоэффективностью. Она отличается компактными размерами, что делает её значительно легче по сравнению с традиционными трёхэлементными Yagi.
W1BTU, создатель 3-элементной X-образной конструкции для 20-метрового диапазона, модифицировал антенну, изначально разработанную G4ZU, добавив к ней ещё один элемент.
Антенна с двумя или тремя элементами выглядит компактно и может быть отнесена к семейству мини-Бимов.

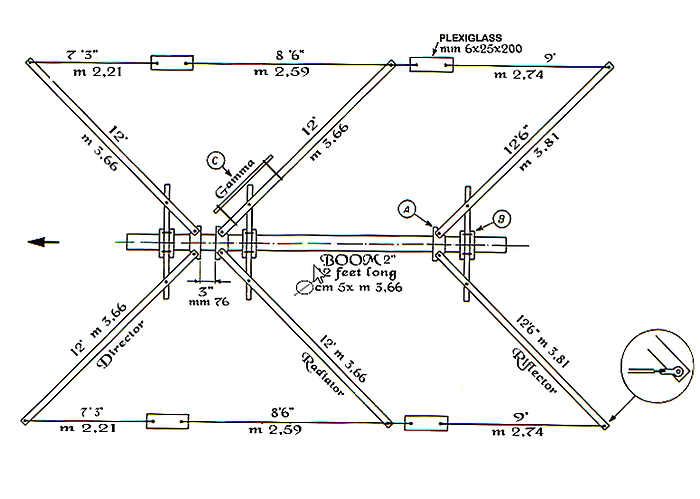

Основное достоинство конструкции заключается в том, что она не содержит сложных элементов или скрытых механизмов, что упрощает процесс сборки и настройки. На рисунке можно увидеть, что конструкция beam отличается простотой и доступностью используемых материалов. Для изготовления элементов можно использовать алюминиевые трубы и медные кабельные косички, что делает их легко доступными и удобными в работе.

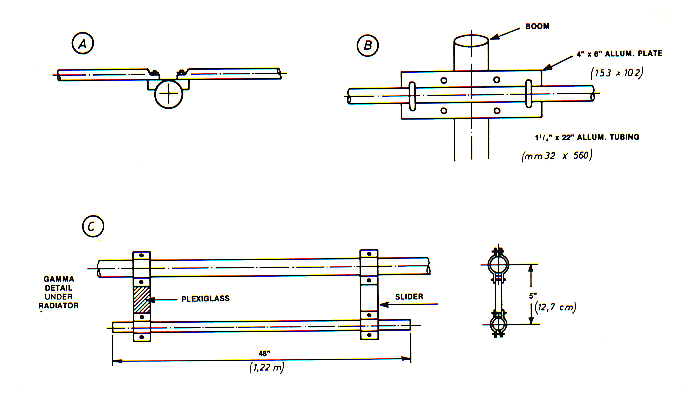

Метод крепления элементов на стреле, хотя и может отличаться от показанного на схеме, всегда сохраняет заданные размеры и угол наклона в 90 градусов. Все параметры указаны в футах и дюймах и соответствуют данным, предоставленным W1BTU. Минимальный диаметр элементов составляет 25 мм.
Настройка gamma match выполняется по классической схеме, однако использование переменного конденсатора для калибровки не рекомендуется. Для настройки антенны достаточно отрегулировать диапазон соответствия, чтобы достичь коэффициента стоячей волны (КСВ), близкого к 1:1 с 50-омным кабелем.
Важно отметить, что не проводились испытания тем, кто опубликовал эти строки для данной антенны, поэтому точные характеристики и возможности её применения остаются неизвестными.
Согласно W1BTU, соотношение вперёд / назад должно быть в пределах от 30 до 35 дБ, и это обеспечивает очень высокую эффективность на больших расстояниях.
2-элементная версия демонстрирует эффективность, которая не уступает или даже превосходит трёхкомпонентную траппированную систему. Её ключевое преимущество заключается в компактности и лёгкости, что позволяет устанавливать её на значительных высотах.

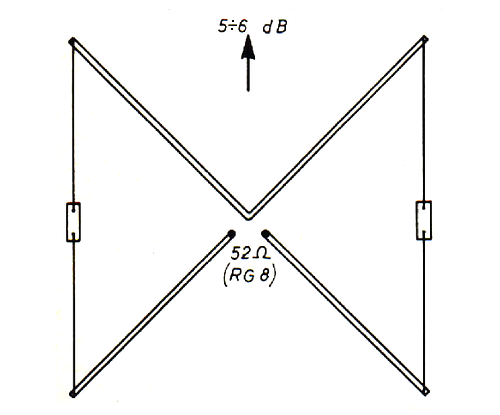

Для создания версии с двумя элементами можно убрать отражатель и boom.In. В этом случае разделите радиатор на вершине на две части и подключите его напрямую кабелем с сопротивлением 50 Ом, как показано на рисунке. Остальные параметры остаются прежними.
Было бы полезно получить более точные данные о работе антенны на больших расстояниях, а также сравнить её эффективность с обычными Yagi.
В заключение автор отмечает, что GW3AHN, который включён в список DXCC Honor Roll благодаря работе с 349 странами, использует не только выгодное географическое положение, но и только 100-ваттный трансивер. Кроме того, имеет такие 2 элемента для работы на частотах 20 и 10 метров.
I1WQR
