3-элементная LFA Yagi на 28 МГц с высоким усилением

Это широкополосная антенна LFA (Loop Fed Array) Yagi с высоким коэффициентом усиления, которая охватывает 28–28,500 МГц с КСВ менее 1,6:1. Вариант с трубкой из 3-секционного конуса. Смоделирована с использованием NEC4 и подтверждена FEKO. Это ПО для проектирования антенн, результаты очень точные.

При загрузке в ваше программное обеспечение вы увидите похожий КСВ, но не тот же самый. Пожалуйста, не изменяйте модель, стройте по этим размерам для наилучших результатов.

Возможна какая-то коррекция (если таковая потребуется) для держателей элементов/стоек, которые вы будете использовать, или потребуется другой диаметр элемента.

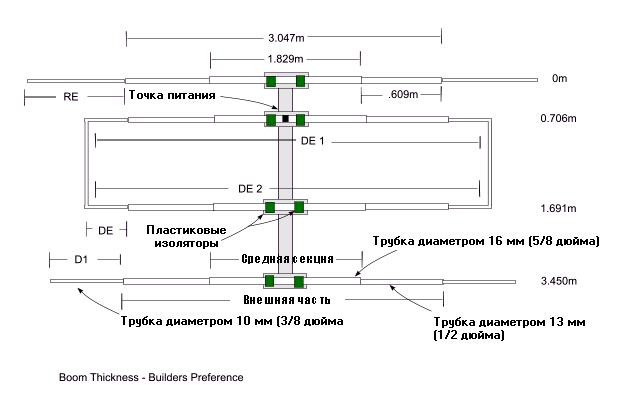

Схема и конструкция антенны:

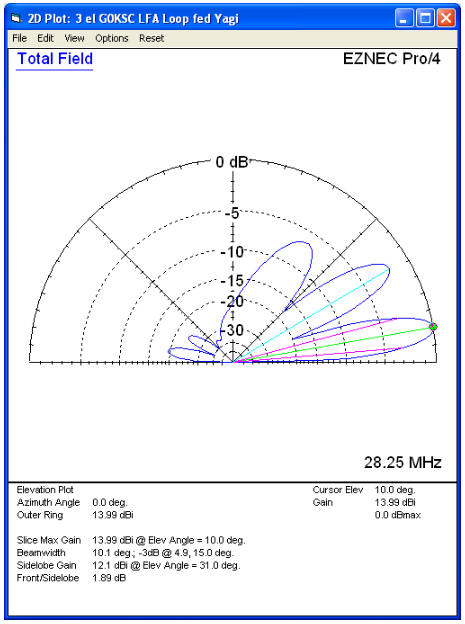

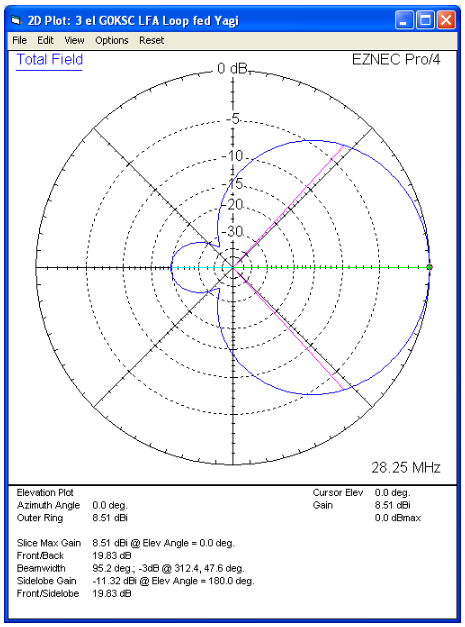

Производительность

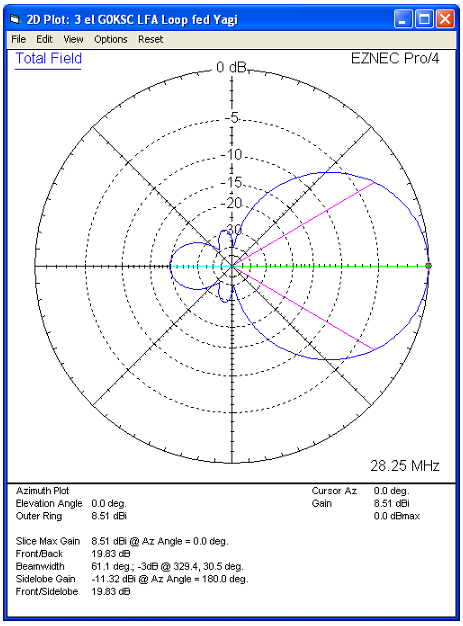

8,51 dBi на частоте 28,250 МГц
19,83 дБ на частоте 28,250 МГц

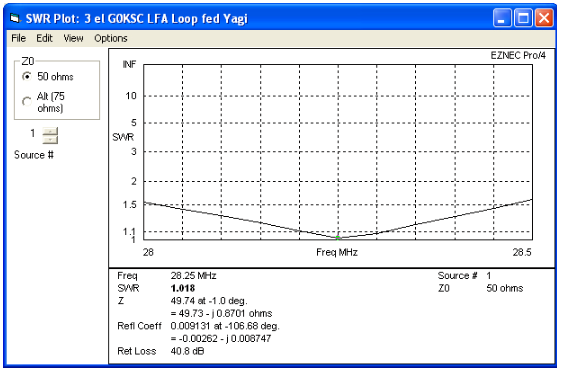

КСВ: ниже 1,6:1 от 28 МГц до 28,500 МГц

Подробности конструкции:

См. чертежи выше

Размеры антенны для трубок

Конусность:

Средняя секция, трубка 5/8 дюйма или 16 мм (общая длина 1,829 м). Внешняя секция трубка 1/2 дюйма или 13 мм (3,047 м). Концевые секции согласно приведённой ниже таблице и в 3/8 дюйма или 10 мм.

Расстояние Длина конечной секции (Все указанные ниже размеры в метрах)
