Inverted L для 40/80 метров

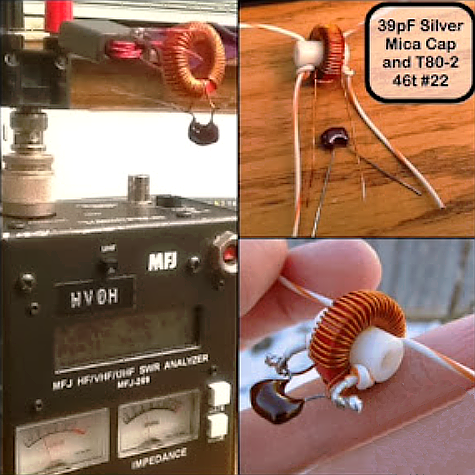

Только что закончена постройка перевёрнутой L-антенны на 40/80 метров. Ловушка на 40 метров сделана из тороида T80-2 с 46 витками, включенными параллельно с конденсатором на 39 пФ и 500 В из серебряной слюды. Метод проверки резонансной точки заключается в использовании балуна на бинокулярном сердечнике.

Это 2 витка на первичной обмотке и 5 витков на вторичной. Вторичная обмотка дважды свободно проходит через сердечник ловушки. Пришлось подстроить количество витков на тороиде, чтобы добиться резонанса на частоте 7040 кГц. Как только это было достигнуто, нанесён суперклей на обмотки, чтобы зафиксировать их.

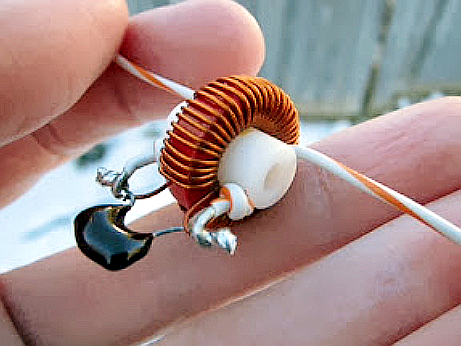

Центральный изолятор представляет собой пластиковый стержень, который как раз подошёл по центру готовой катушки. Просверлены два сквозных отверстия, чтобы антенный провод мог пройти через оба, и просто завязан узел на проводе.

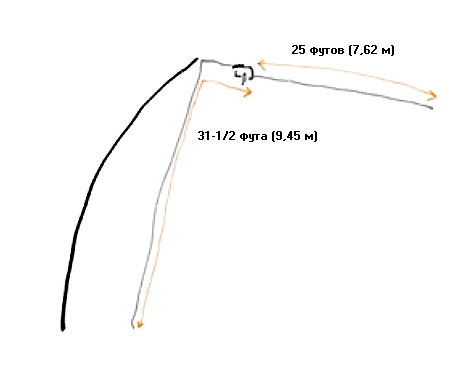

Вертикальная часть антенны составляет примерно 30,5 футов. Трап (ловушка) расположен примерно на уровне 31,5 футов, под углом 90°, образуя плоскую часть перевёрнутой L.

Шест поддерживает провод близко к трапу. Резонанс на 80 метрах достигается, начиная с куска провода длиной 25 футов. Пришлось довольно много отрезать, прежде чем он точно настроился на 3560 кГц. Похоже, ушло около 2 футов.
