Охота за DX вызывает бурю эмоций! Кто не испытывает трепет от этой увлекательной погони, радость, когда удаётся преодолеть трудности и пополнить свою коллекцию экзотических стран? И, конечно, гордость за свои достижения. Однако, если быть откровенными, в большинстве случаев нет реальной потребности связываться с DX.
Радиостанции, находящиеся за тысячи километров — DX, безусловно, это очень захватывающе и весело. Но так ли это полезно и практично для обычного человека? Существует ещё одна форма КВ-радиосвязи, которая заслуживает большего внимания, — это радиоволны, распространяющиеся на небольшое расстояние (NVIS). Они заполняют пробел между локальной связью и DX, но почему-то остаются недооцененными.
Что такое NVIS?
Вероятно, лучше начать с того, чем NVIS не является. Это не какой-то особый режим связи. Любой радиолюбитель может применять этот принцип для голосовой связи, телеграфа или передачи данных. Вам не потребуется специальное оборудование. Можно использовать любую имеющуюся у вас КВ-радиостанцию. Что касается антенн, подойдёт и простая проволочная антенна. Нет необходимости в мачтах, направленных антеннах или специализированном оборудовании.

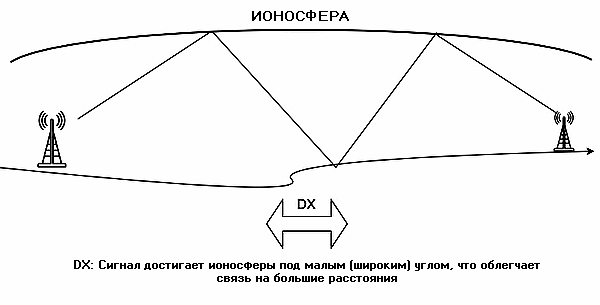

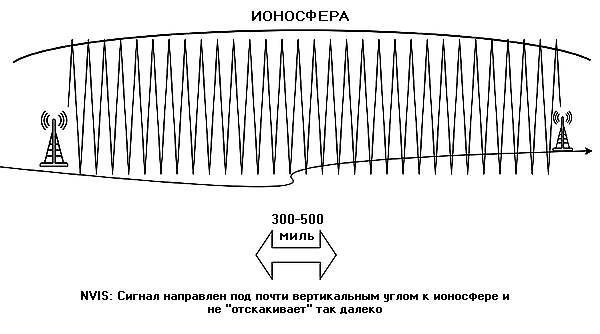

NVIS – это просто намеренная передача сигнала таким образом, чтобы он не «прыгал» на большие расстояния. Для эффективной дальней связи (DX) сигнал нужно передавать под широким углом к ионосфере. При NVIS сигнал направляется под очень острым, почти прямым углом, близким к девяноста градусам. Отсюда и происходит часть названия «near vertical» (почти вертикальный).
Представьте, что вы бросаете мяч в большом помещении. В первый раз вы бросаете мяч почти параллельно полу, как при подаче в бейсболе. Мяч ударится о пол, затем отскочит от потолка и пролетит довольно далеко. Во второй раз вы резко бросаете мяч об пол прямо перед собой под углом почти в девяносто градусов. Мяч будет многократно отскакивать между полом и потолком, но не улетит далеко от места, откуда вы его бросили.
Вот так и работает NVIS. «Бросая» сигнал под острым углом, он по своей природе не будет распространяться на большие расстояния.
Преимущества NVIS
NVIS идеально подходит для заполнения пробела между местными УКВ/УВЧ-связями и дальними приёмами (DX). Тем, кто обеспокоен вопросами выживания/подготовки/экстренной связи, вероятно, не понадобится связь на дальних расстояниях. Но региональная связь на расстоянии 300-500 миль будет практичной и полезной.
Поскольку NVIS намеренно препятствует передаче на дальние расстояния, он также по умолчанию препятствует приёму дальних сигналов. Это приводит к уменьшению шума и помех. Это как встроенный фильтр в вашем приёмнике.
Внедрение NVIS
Хорошие новости: для внедрения NVIS не требуется специальная радиостанция и, возможно, даже специальная антенна. Антенны направленного типа, вертикальные антенны и любые антенны, установленные на высоте более 1/3 длины волны над землёй, — плохой выбор, поскольку они предназначены для обеспечения широкого угла обзора для дальних станций.
Существуют специальные антенны для NVIS, но они не обязательны. Диполи, перевёрнутые V-образные антенны и аналогичные проволочные антенны, установленные на высоте от 0,1 до 0,25 длины волны над землёй, будут работать очень хорошо. Это хорошая новость! Никаких дорогостоящих вышек или сложного оборудования. Вам нужна всего лишь простая проволочная антенна, установленная на небольшой высоте. Возможно, у вас уже есть оптимальная конфигурация NVIS, и вы даже не сможете её реализовать.
Частота имеет значение
Одна из особенностей NVIS заключается в том, что диапазон частот, в котором он работает, уже, чем для DX-связи. Максимальная полезная частота (MUF) — это самая высокая частота, на которую ионосфера отражает сигнал обратно на Землю. Любой сигнал выше MUF пройдёт через ионосферу и выйдет в космос. Существует также такая величина, как минимальная полезная частота (LUF), но это сейчас неважно.
MUF меняется в зависимости от вашего местоположения, атмосферных условий, солнечной активности, времени суток и погоды. Определить точную MUF может быть сложно. Однако есть несколько советов, которые помогут вам приблизиться к этому значению:
- Начните с нижней границы диапазона и настраивайтесь на более высокую частоту. Точка, в которой вы перестаёте слышать удалённые станции, вероятно, является MUF; может наблюдаться заметное снижение уровня шума/помех. Вы также можете использовать WWV. Если вы хорошо слышите WWV на частоте 5000 МГц, но не на 10000 МГц, MUF, вероятно, находится где-то между этими значениями.
- Существует множество онлайн-калькуляторов и карт, которые вычисляют MUF в реальном времени. Не известна методология, используемая для создания данных, поэтому невозможно подтвердить их точность, но, судя по опыту, они, кажется, дают правильные результаты.
- Наконец, хорошее общее правило — использовать 40 метров днём и 80 метров ночью. Один или оба этих диапазона почти всегда хороши для NVIS. Конечно, вы можете экспериментировать с другими диапазонами, но физика NVIS делает работу на частотах выше 40 метров непредсказуемой. MUF для эффективного NVIS будет ниже, чем MUF в целом.
Тестирование системы
Как мы всегда говорим здесь, нельзя просто так приобретать ресурсы, откладывать их и надеяться, что всё будет хорошо, когда придёт время, верно? Протестируйте свою систему NVIS до того, как она вам действительно понадобится. Желательно провести тесты как днём, так и ночью. Если вы слышите станции на расстоянии 300-500 миль, но при этом в режиме DX, значит, всё отлично. Что касается передачи, хороший способ проверить вашу систему — это подключиться к сети. Когда подойдёт ваша очередь, вежливо объясните, чем вы занимаетесь, и попросите сообщить о качестве сигнала. Вы, надеюсь, получите несколько ответов, которые дадут вам отличное представление о том, как работает ваша станция NVIS.
С авторской системой NVIS возможно стабильно работать со станциями на расстоянии 200-500 миль, обычно в режиме LSB, и получать стабильные сообщения о качестве сигнала всего лишь с пятиваттным радио. QRP отлично подходит для этого применения. Поскольку вам не нужно передавать сигнал на тысячи километров и преодолевать множество помех, вы можете обойтись меньшим энергопотреблением.
Это так просто, так почему бы и нет?
NVIS очень полезен для радиолюбителей, занимающихся связью в условиях стихийных бедствий/кризисной ситуации или локальных (региональных) соревнований. Для всех остальных это хороший способ добавить универсальности и функциональности вашей радиосвязи.
Если вы никогда не рассматривали NVIS, то знайте, что он требует минимальных усилий и специального оборудования. Хотя ему не хватает «эффекта хвастовства» и впечатляющей возможности связи с редкими DX-станциями, он, тем не менее, заслуживает своего места в списке вариантов для радиолюбителей.
