Антенна очень интересная. Она рассматривается как предельный случай для укорачивающего диполя с гамма-согласованием (когда оно равно длине укорачивающей антенны). С другой стороны, это обычный штыревой диполь. При дальнейшей разработке антенны, обратите внимание, что размеры антенны должны быть резонансными на 10 метрах.
Антенна OK3TDC DX для 80-метрового диапазона широко известна. Она была ранее опубликована в журнале «Amaterske Radio». На рисунке 1 показана конструкция антенны. Антенна представляет собой петлю из 40-метрового провода (лямбда/2 для 80-метрового диапазона), установленную на деревянной мачте высотой около 15 метров.
Описано построение диполя на 160 метров с использованием почти вертикального падающего ионосферного излучения (NVIS) длиной приблизительно 254 фута и высотой 50 футов. Такие размеры или выше дадут низкий угол излучения. Конфигурация антенны в этой статье даёт высокий угол излучения, т.к. она состоит из загрузочной катушки в каждом плече.
Возле уже существующей 10-метровой телевизионной металлической мачты можно установить Inverted L антенну, которая будет работать в диапазонах 160, 80 и 40 метров. На рисунке показана конструкция антенны. Мачта является директором антенны для диапазонов 160 и 80 метров, поэтому максимумы излучения направлены на мачту.
Антенна очень простая. Это просто вертикальный излучатель длиной 10 метров, который согласуется на каждом рабочем диапазоне своим согласующим устройством, включаемым с помощью реле. Однако, к конструкции прийти удалось не сразу. Было испробовано несколько многодиапазонных антенн, но по разным причинам ни одна из них не удовлетворяла.
Если вы сделаете достаточно проектов антенн, вы в конечном итоге соберёте много запасных частей и компонентов. У автора дома нет недостатка в таком мусоре, включая щедрые кучи проводов и фидеров. Некоторое время смотрел на отрезки самодельных лестничных линий, висящих без дела на заборе, и размышлял, можно ли их использовать для чего-нибудь интересного.
Вариант вертикальной антенны DEWD для 3,5-4,0 МГц выглядит на удивление просто. Всего один провод диаметром 2 мм и длиной 18,04 метра устанавливается на расстоянии 74 см рядом с вертикальной антенной диаметром 60 мм и высотой 20,6 метра. Этот дополнительный провод должен быть подключен к противовесам или к другому (общему с вертикальной антенной) заземлению.
Антенна имеет широкую полосу пропускания на 80- и 40-метровых диапазонах. Поэтому антенна не требует настройки. Антенна проста по конструкции и не занимает много места для установки. Антенна излучает волну вертикальной поляризации с почти круговой диаграммой направленности в горизонтальной плоскости. Антенна не критична к размерам.
Антенна используется в диапазоне 10 метров. Антенна сделана из двух проволочных треугольников. Треугольники прикреплены к антенне Ground Plane для диапазона 20 метров. Треугольники не влияют на плоскость земли. Настройка антенны проста. КСВ антенны настраивается сначала по длине излучаемого треугольника.

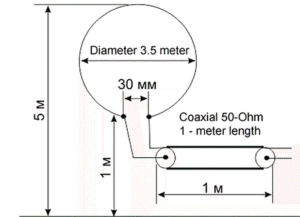

Как так получилось, что «родилась» такая антенна? Прохождение на 10-метровом диапазоне подтолкнуло сделать эту антенну. Прохождение приближалось, но не было антенны на даче. И действительно нужна антенна. Автор прочитал в учебнике, что антенна, имеющая форму круга, имеет хорошие характеристики.
