RX-сплиттер (Разветвитель приёмного сигнала)

Разветвитель RX splitter был создан F6AOJ для разделения сигнала антенны от приёмного контура LZ1AQ на несколько приёмников, таких как радиостанции или SDR. Конструкция проста в изготовлении и эффективна. Разветвитель, установленный на задней панели платы управления, обеспечил 2 выхода — 1-й на SDR Afedri, 2-й на трансивер К3.

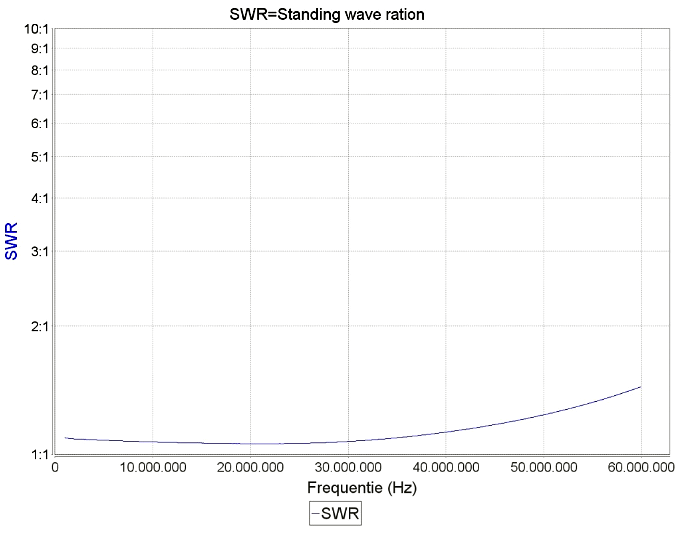

Измерения показывают затухание -3,01 дБ на частоте 1 МГц и -3,10 дБ на частоте 30 МГц при низком КСВ (максимум 1,07 на частоте 30 МГц и 1,4 на частоте 60 МГц).

Антенный разделитель отлично работает и его очень легко сделать.

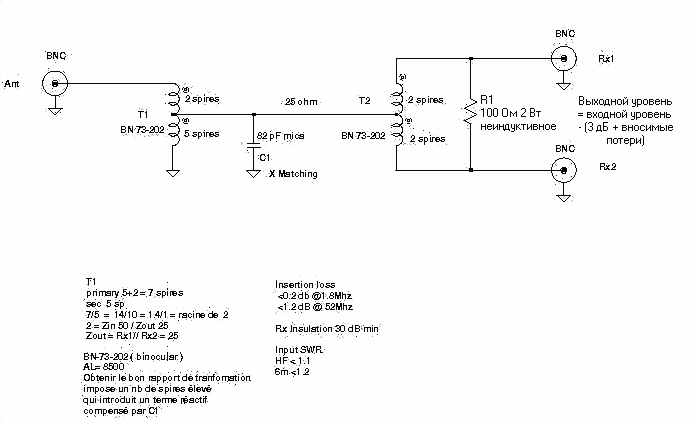

Ниже дизайн, несколько фотографий и измерения.

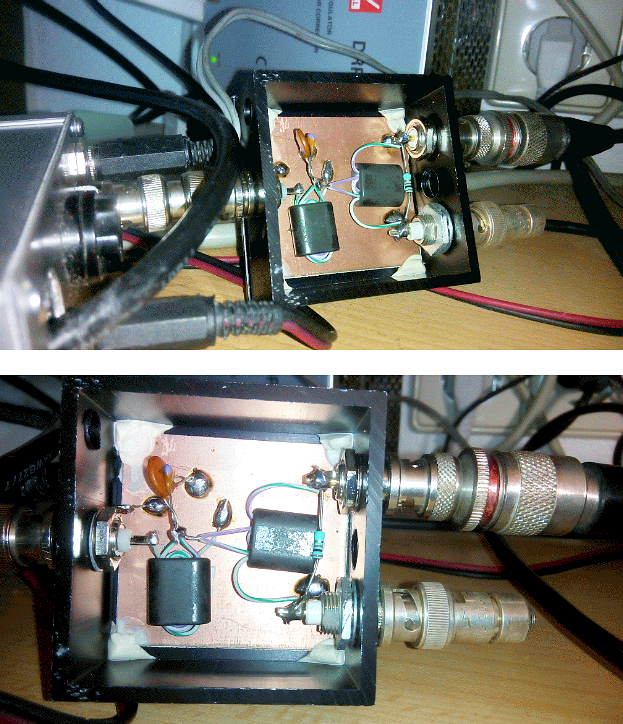

На фотографиях видно, что разветвитель находится на задней стороне коробки с платой управления LZ1AQ (левое подключение). Кабель в правом верхнем углу идёт к Afedri SDR. Второй выход (внизу справа) идёт на приёмный вход K3 (сейчас с фиктивной нагрузкой 50 Ом).

Некоторые измерения

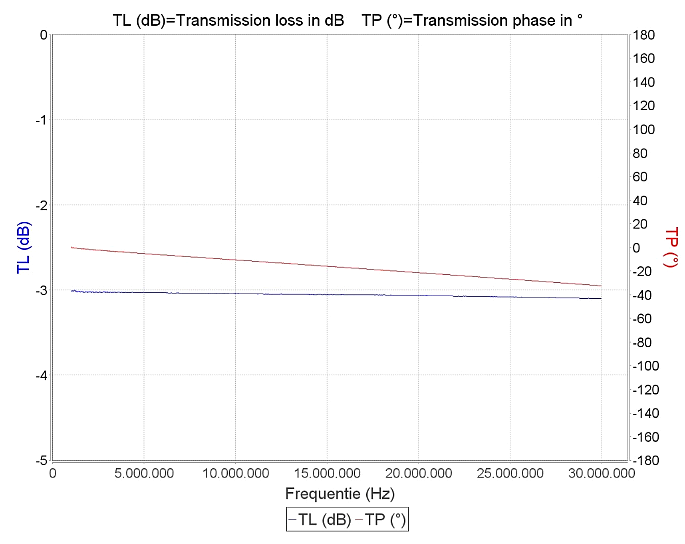

Затухание на частоте 1 МГц -3,01 дБ

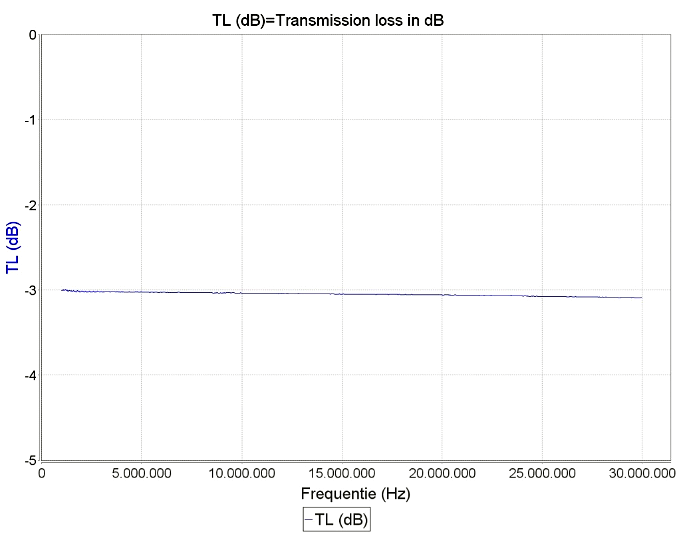

Затухание на частоте 30 МГц -3,10 дБ

Порт 1
