Конструктивные особенности и простота установки данной антенны делают её исключительно и идеально подходящей для использования в полевых условиях при портативной эксплуатации. Этот антенный комплекс представляет собой оптимальное решение для QRP-радиосвязи, при максимальной мощности передачи до 10 Вт в диапазоне 28 МГц.

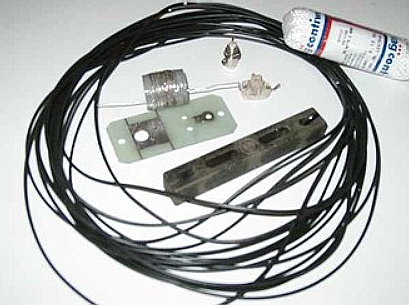

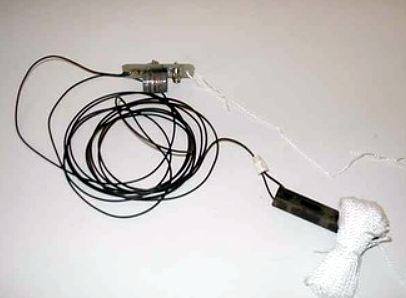

Кусочек печатной платы, коннектор SO239 или BNC, небольшая переменная ёмкость (от 20 до 30 пФ), кусок электротехнической ПВХ-трубы, немного провода, нейлоновая бечёвка и изолятор.
Как обычно, картинка стоит тысячи слов.

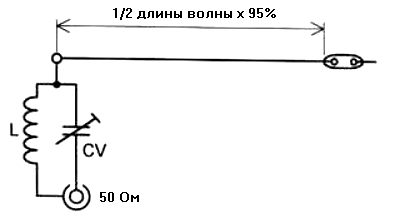

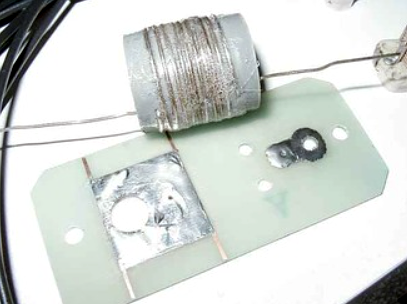

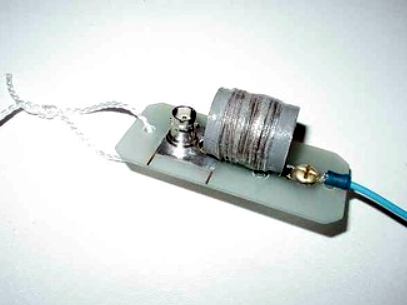

Печатная плата: Два лужёных и просверленных островка для пайки с одной стороны катушки индуктивности и разъёма, с другой — катушки индуктивности, конденсатора и излучающего провода.
Катушка индуктивности:
Десять витков проволоки диаметром 0,8 мм, расположенных с шагом 1 мм на оправке диаметром 25 мм.
Рассчитайте длину намотки: (11 витков × 0,8 мм/виток) + (10 промежутков × 1 мм/промежуток) = 8,8 мм + 10 мм = 18,8 мм.
Добавьте 10 мм, чтобы получить длину трубки, что составит 28,8 мм (округлим до 30 мм).
Просверлите два отверстия диаметром 1 мм на расстоянии 18,8 мм друг от друга.
Вставьте один конец проволоки 0,8 мм в одно из этих отверстий.
Наматывайте, держа в руках две проволоки: проволоку 0,8 мм и направляющую проволоку 1 мм.
На десятом витке проденьте проволоку в другое отверстие.
Обильно смажьте всю конструкцию клеем для ПВХ, затем аккуратно извлеките направляющую проволоку.
Когда клей загустеет, поправьте намотку, затем нанесите второй слой клея.
Использование гибкой пластиковой трубки значительно упростило бы операцию, так как она могла бы без проблем оставаться на месте.
Вырезан излучающий элемент длиной в половину волны. После точной подгонки длины, путём последовательных небольших подрезок, обнаружилось, что осталось ровно 95% от первоначальной длины.

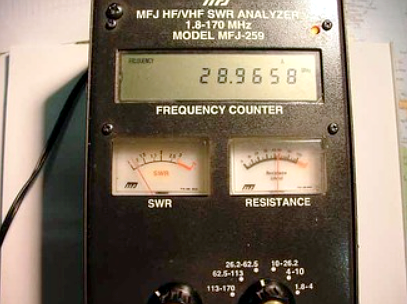

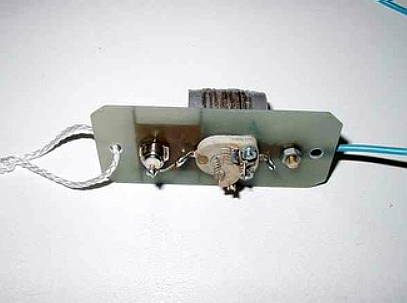

Настройка ёмкости позволяет добиться незначительного КСВ на резонансной частоте и менее 1,5 на 800 кГц. Будьте внимательны к «эффекту руки», каждый раз отходите, чтобы оценить настройку.
Очевидно, эта антенна также подходит для стационарной станции, но в этом случае обязательно нужно предусмотреть герметичный пластиковый корпус для защиты компонентов от непогоды. Однако описанная здесь конструкция вполне может найти своё место на чердаке.
Эту давно забытую антенну «Фукс» определённо стоит выделить.
Например, дерево или автомобиль могут послужить импровизированными опорами.
Любая другая частота может быть использована при соответствующей подстройке индуктивности.
Удачи в сборке, есть уверенность, что эта антенна точно принесёт вам массу удовольствия.
