Вертикальная антенна DEWD

Вариант вертикальной антенны DEWD для 3,5-4,0 МГц выглядит на удивление просто. Всего один провод диаметром 2 мм и длиной 18,04 метра устанавливается на расстоянии 74 см рядом с вертикальной антенной диаметром 60 мм и высотой 20,6 метра. Этот дополнительный провод должен быть подключен к противовесам или к другому (общему с вертикальной антенной) заземлению.

КСВ для вертикальной DEWD не превышает 1,45:1,0 в диапазоне 3,5–4,0 МГц.

Рис. 1. Упрощённая вертикальная диаграмма DEWD для 80-метрового диапазона

Остальные параметры антенны практически аналогичны вертикальной антенне ¼-лямбда.

Рис. 2. Z упрощённого вертикала DEWD

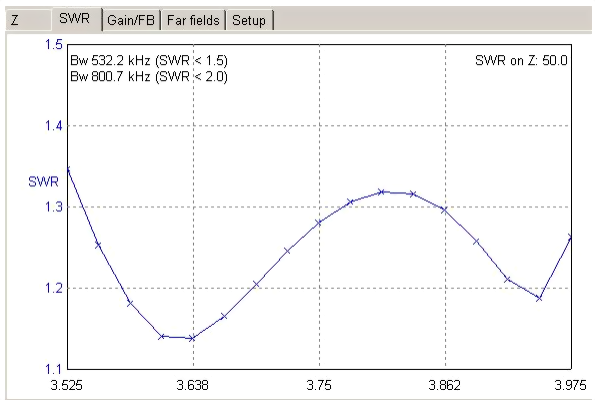

Рис. 3. КСВ упрощённого вертикала DEWD

Рис. 4. DD упрощённого вертикала модели DEWD

Модель «реального» DEWD Vertical с противовесами, размещенными на высоте 1 метра над землёй.

Рис. 5. Реальный DEWD по вертикали для 80-метрового диапазона

На рисунке выше показано превращение LPDA в DEWD. В результате DD становится круговым, поперечная линия становится частью антенны DEWD.

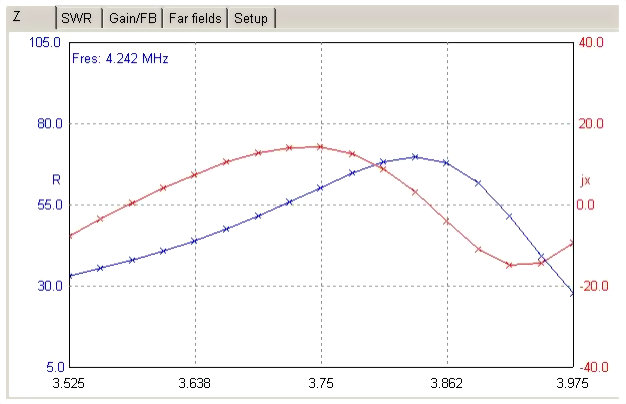

Рис. 6. Z реального вертикала DEWD

Рис. 7. КСВ реального вертикального DEWD

Рис. 8. DD реального вертикала DEWD

UR0GT(SK)
