При планировании антенной системы большую роль играет её направленный эффект. Поворотному устройству не везде найдётся место (и если бы только это…), строить антенны, растянутые в разные стороны тоже сложно.
Поэтому мы обычно принимаем решения, выбирая наиболее желаемое направление и у нас есть Fuchs или Zepp. В радиолюбительском антенном справочнике нашлось описание антенны, которая решает эту проблему интересным способом. Правда, только для одного диапазона – но это для преданных любителей DX, для которых направленность антенны имеет первостепенное значение.

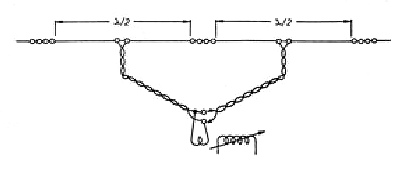

Показанная антенна состоит из двух полуволновых элементов, каждый из которых питается от низкоомного провода из витого шнура. Обе линии подключены параллельно к антенной цепи передатчика. Одна из линий подключаются через выключатель, который представляет собой обычную розетку и вилку.
Если обе линии одинаковой длины, то можно запитать оба элемента полуволновой антенны, просто поменяв местами подключение одной линии в фазе или со сдвигом на 180°. Это изменение производится непосредственно на передатчике путём вставки вышеупомянутой вилки в розетку. В результате горизонтальная диаграмма направленности излучения приблизительно такая же, как у полуволновой
антенна (полуволновые элементы в фазе), или как в однопроводной полноволновой антенне (полуволновые элементы, питаемые (перемещением на 180°).
В первом случае это восьмёрка, перпендикулярная антенне, во втором четырёхлистный клевер — это для тех, кто ещё не нашёл времени как следует изучить книгу об антеннах и не хочет утруждать себя такими поисками.
Условием этой системы является то, что обе линии электропередач должны быть абсолютно одинаковой длины, чтобы фазировка была правильной. Если это трудно поддерживать, можно поэтапно выполнить две линии так, чтобы одна из них выполнялась точно на половину волны длиннее другой. Регулируя эту длину при переключении системы в противофазный режим работы – независимо от того, длинная это часть или короткая – и одновременно проверяя диаграмму излучения (угол самого низкого уровня излучения) ноль измерителя напряженности поля может быть немного смещён в сторону от теоретически правильного направления, т.е. перпендикулярно антенному проводу и направьте его так, чтобы он был определён на местную станцию, от помех которой мы хотим избавиться во время прослушивания.
Использованный принцип может быть применён и к другим антенным системам с двумя возбуждаемыми элементами, например: на пару произвольно удалённых вертикальных антенн или систему вертикальных Н-образных и т.д. В результате изменения фазировка одной из пары вертикальных антенн заключается в том, что горизонтальная диаграмма направленности изменяется и все петли в минимумах излучения и наоборот все минимумы в максимумах излучения.
OK1JX
