Укороченный диполь на диапазоны 40 и 80 м

В статье приведено описание компактного диполя для работы на 80 и 40 м, основанное на рекомендациях PA0RFI. Конструкция антенны отличается простотой, а её эффективность и КПД находятся на высоком уровне. Кроме того, антенна демонстрирует резонанс в диапазоне 21 МГц, что делает её ещё более привлекательной.

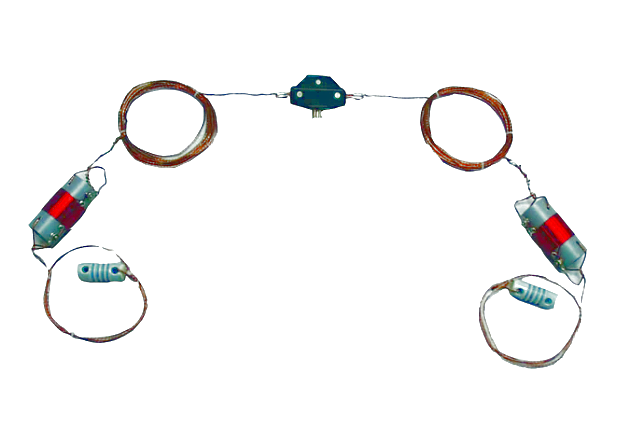

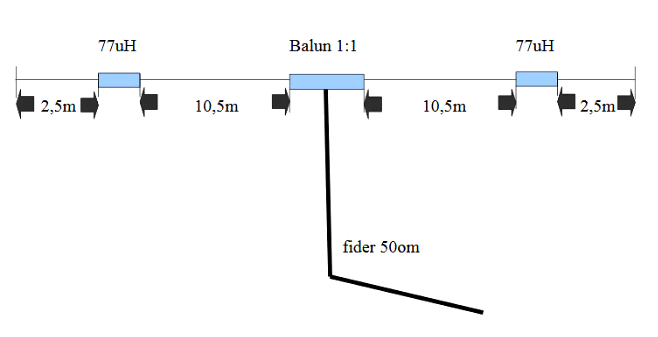

Настройка должна начинаться на секции 40 метрового диапазона с расстоянием 10,5 метров (приблизительная длина из-за высоты подвески антенны), а затем с секцией 2,5 метра настраиваться на диапазон 80 метров.

В оригинале использовалась другая индуктивность. 77uH выбрана после многих попыток. Вы можете перейти к любому диаметру после преобразования с помощью программы «to DL5SWB Mini Ring Core Calkulator», доступной здесь: / archive / minirk12_install.exe.

Антенну можно повесить в виде классического диполя или перевёрнутого V-образного направленного излучения.
