Маленькая внутренняя КВ антенна — цилиндрический диполь

Цилиндрический диполь оказался очень маленькой внутренней КВ-антенной. Цилиндрический диполь с двумя банками из-под энергетика (Monster) и катушкой легко построить, и он отлично работает на 15 м. Измерения показали, что эффективность этого цилиндрического диполя составляет 75%, что очень хорошо.

Антенна демонстрирует высокую эффективность при крайне малых размерах: её размах крыльев составляет всего 2,5% от длины волны.

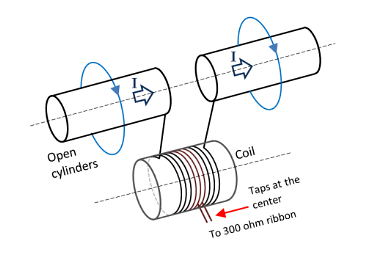

Этот диполь состоит из двух проводящих цилиндров и катушки

Конструкция

Чтобы не усложняться, был построен цилиндрический диполь на диапазон 21 МГц из двух банок из-под энергетического напитка по 500 мл и катушки. Банки очень хорошие, сделаны из алюминия и легко обрабатываются ножницами по жести и шилом.

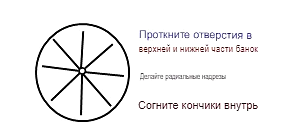

С помощью шила проделаны отверстие в дне банок. Затем сделаны радиальные надрезы ножницами по жести в дне банок и загнуты концы внутрь. Пожалуйста, будьте осторожны с руками. Были сделаны надрезы от отверстия в верхней части банок. Ободки не снимаются, поэтому банки сохраняют свою жёсткость.

Провода соединены с банками с помощью винта и болта, чтобы получить хорошее соединение с низким сопротивлением.

Затем продевается белая полипропиленовая трубка диаметром 40 мм через банки, чтобы поддерживать их. Банки можно перемещать вдоль трубки.

Эффективность

Этот диполь имеет хорошую эффективность благодаря использованию параллельно настроенного контура. Банки действуют как излучатели. Излучение вызывается током, который течёт по поверхности банок. Длина диполя определяет сопротивление излучения диполя. Сопротивление излучения очень низкое из-за короткой длины диполя.

Параллельный резонанс

Цилиндры показывают большую ёмкость, между цилиндрами она составляет 6 пФ. Эта ёмкость намного больше, чем ёмкость двух проводов той же длины, что и банки. Ёмкость цилиндров и индукция катушки образуют параллельный LC-резонансный контур на частоте 21 МГц.

Параллельный LC-контур показывает высокое сопротивление при резонансе. Цилиндрический диполь настраивается путём выбора количества витков катушки. Катушку можно точно настроить, изменив расстояние между витками.

Диполь можно легко настроить, изменив расстояние между двумя цилиндрами. Цилиндры можно смещать вдоль белой полипропиленовой трубки в любое время.

Точка питания

Были сделаны отводы в центре катушки. Соединение на отводах катушки образует точку питания с низким импедансом, к которой подключён двойной провод 300 Ом. Чем меньше число витков между отводами, тем ниже будет импеданс. Импеданс в точке питания НЕ БУДЕТ 300 Ом.

Были хорошие результаты с отводами, расположенными всего на ОДИН виток друг от друга. Обратите внимание, что отводы размещены в центре катушки. Из за симметрии двойной вывод не будет создавать эффекта руки.

Согласование

Цилиндрический диполь согласован (не настроен) симметричным тюнером в шэке. Тюнер настроен на КСВ 1:1. Вот и всё.

Если вы не можете получить КСВ 1:1, просто попробуйте двойной провод другой длины. Двойной провод определённой длины также будет действовать как трансформатор импеданса.

Результаты

По заявлению автора он отлично провёл время с цилиндрическим диполем в QSO со многими странами и территориями по DXCC. Проведено более сотни QSO в соревнованиях CW из шэка по всей Европе.

Цилиндрический диполь с Monster cans отлично работает на 15 м. Проводились QSO с 3 Вт, а также QRPp, что составляет менее 1 Вт.

Лучший DX на восток — R0AA в Ачинске на расстоянии 5200 км. Лучший DX на западе — с N1KWF в Нью-Гемпшире на расстоянии 5300 км. Оба эти QSO были проведены с 3 Вт.

Проведено много QSO «более 1000 миль на ватт» с QRPp (менее 1 Вт). Самая низкая мощность, которую использовалась, была 72 мВт. Hi.

Автор говорит о получении массы удовольствия от QSO в QRP CW contest с этим цилиндрическим диполем в шэке на первом этаже, всего в 4 метрах над землёй.

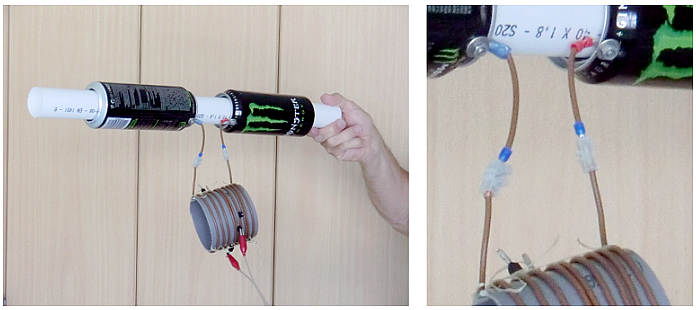

Цилиндрический диполь с банками из-под напитка

Катушка имеет 9 витков на каркасе из серого ПВХ диаметром 80 мм. Использовался гибкий провод сечением 1,5 мм². Катушка подключена к проводам цилиндров через соединительный провод. Она висит под цилиндрами. Диполь питается через двойной провод 300 Ом, который подключен к двум отводам в центре катушки. Отводы находятся на расстоянии ОДНОГО витка друг от друга.

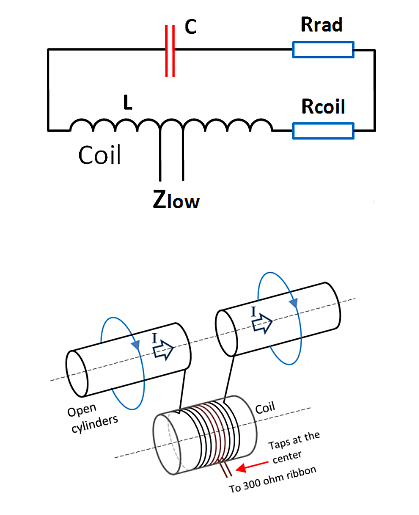

Сопротивление катушки последовательно с сопротивлением излучения диполя. Но сопротивление катушки ниже сопротивления излучения.

При измерениях цилиндрического диполя определено, что этот диполь имеет эффективность 75%, что очень хорошо. Таким образом, диполь очень короткий, но имеет хорошую эффективность. Именно параллельная настроенная цепь даёт ему хорошую эффективность.

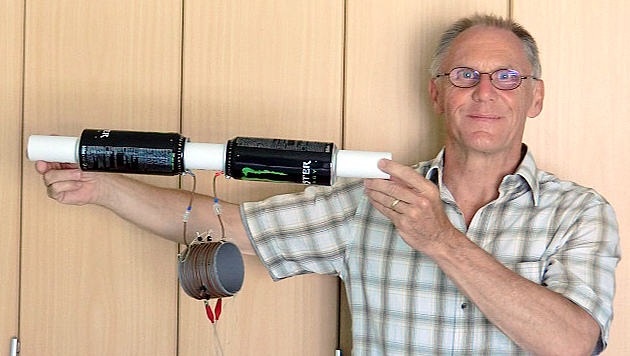

Цилиндрический диполь

Многодиапазонность

Диполь с банками имеет хорошую эффективность на 21 МГц. Но обнаружено, что его также можно использовать как многодиапазонную антенну, просто согласовав антенну с КСВ 1:1 на диапазоне, который вы хотите использовать, например, 24 МГц или 28 МГц.

На 14 МГц сопротивление излучения будет ниже, поэтому эффективность будет не такой хорошей, как на 21 МГц. Но при хорошем прохождении вы также сможете проводить QSO на 14 МГц.

Попробуйте сами

Цилиндрический диполь — это очень маленькая антенна, которую можно легко использовать в помещении. Она поместится в вашем шэке или другой части дома. Сборка и эксплуатация этого диполя не так сложны, как кажется.

Нет никаких критических деталей или критических процедур. Обнаружено, что цилиндрический диполь будет работать даже тогда, когда он не идеально настроен, на том диапазоне, на котором вы захотите поработать.
