Антенна реализована на базе двухпроводной электрической линии, известной как «полёвка». Один из проводников сохраняет свою непрерывность, в то время как второй прерывается в центральной точке, к которой осуществляется подключение питающего кабеля. Такая конфигурация обеспечивает оптимальную работу, функционирующей по принципу сложенного диполя.
Этот принцип подтверждается её конструктивными особенностями и принципами работы.
Сложенный диполь теоритически — это конфигурация антенной системы с двумя полуволновыми вибраторами, ориентированными в противоположные стороны и расположенными в одной плоскости с фазовым сдвигом 180 градусов. Его геометрия оптимизирует излучение и приём радиоволн, особенно в условиях, требующих высокой направленности и точности сигнала.
Схема антенны

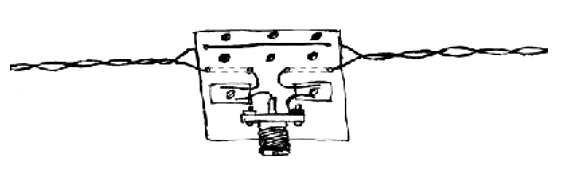

Место подключения
В теории антенн диполь — это элементарная излучающая система из двух проводников. Сложение диполя требует анализа распределения тока и напряжения, а также взаимного влияния вибраторов на электромагнитное поле. Диаграмма направленности сложенного диполя более узконаправленная по сравнению с классическим диполем, что бывает очень полезно.
Фазовый сдвиг между вибраторами позволяет создать условия для резонансного возбуждения, что повышает эффективность передачи энергии и коэффициент усиления антенны.
