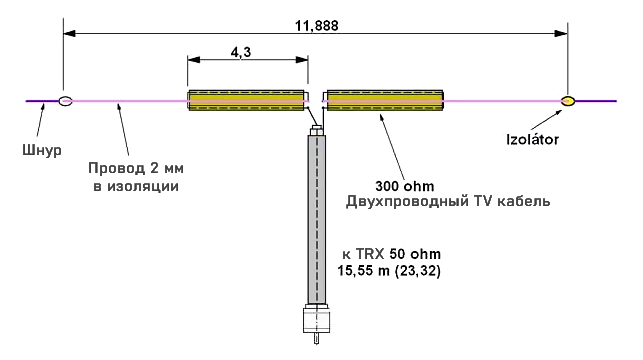

Антенна называется «SHORTY», укороченная, потому что она почти в два раза короче классического диполя. Ещё одним преимуществом этой антенны является её простота и доступность решения для любого, кто захочет изготовить такую антенну самостоятельно. На первом рисунке показана антенна Shorty 4080.
Как вы видите, она состоит из классического диполя длиной 23,774 м, к которому посередине добавлены два отрезка двухжильного телевизионного кабеля сопротивлением 300 Ом, работающие как удлинитель, так и согласующий и симметрирующий элемент.
Рис. 1
Антенна питается от коаксиального кабеля сопротивлением 50 или 75 Ом с длиной волны в λ/2, что создаёт так называемый повторитель импеданса для верхнего диапазона. На конце этого кабеля длиной, кратной нечётному числу половин длины волны (иначе антенна будет питаться в противофазе), т.е. L1/2*k (k= коэффициент укорочения коаксиала).
На следующем рисунке (рис. 2) показана антенна Shorty 4020, предназначенная для работы в диапазонах 20 и 40 метров. Принцип действия этой антенны можно успешно использовать и для диапазонов 80 и 160 метров, но высота её подвешивания должна быть более 20 метров. Общая длина составит 46,15 метра для рабочей частоты 1,830 МГц, а длина соответствующих участков двойной линии составит 15,324 метра, тогда нижняя рабочая частота составит 3,7 МГц.
Рис. 2
Очень хороших результатов можно добиться, если подвесить антенну в форме перевёрнутой буквы V с центром на высоте около 15 метров, а концами — примерно на высоте 3 метров. Угол между двумя плечами должен составлять от 100 до 120 градусов. В этом случае общая длина может быть сокращена примерно до 43,8 метра.
LZ2ZK(SK)
