Действительная антенна longwire

На рисунке показана настоящая резонансная антенна longwire. Это горизонтальная антенна, и при правильной установке она не просто крепится к удобной опоре (как это происходит с антенной случайной длины). Скорее, longwire устанавливается горизонтально, как диполь. Концы поддерживаются (подобно диполю) стандартными концевыми изоляторами и тросом.

Точка питания longwire — один конец, поэтому мы ожидаем увидеть пучность напряжения там, где прикреплен фидер.

По этой причине мы не используем коаксиальный кабель, а скорее либо параллельную линию передачи (иногда называемую открытой линией или каким-то подобным названием), либо двойной провод 450 Ом.

Линия передачи возбуждается от любого из нескольких типов блока настройки сбалансированной антенны (см. рис.).

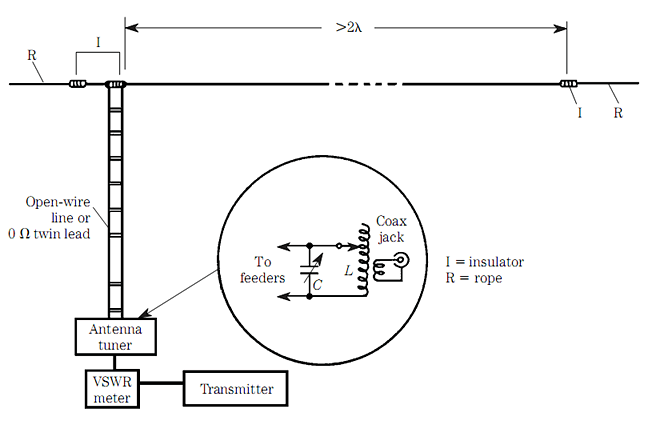

Рис. Longwire с концевой подачей и подходящим тюнером

В качестве альтернативы можно использовать стандартный блок настройки антенны (разработанный для коаксиального кабеля), если между выходом тюнера и входом фидерной линии используется симметрирующий трансформатор 4:1.
