Представленный простейший тюнер характеризуется высокой степенью универсальности и адаптивности к разнообразным типам антенных систем. Он демонстрирует эффективное функционирование с различными разновидностями вертикальных антенн, 1/2 Wave, End-Feed, Inverted L и ряд проволочных антенн всевозможных конфигураций.
Эти антенны, каждая из которых имеет свои уникальные конструктивные особенности и эксплуатационные характеристики, находят применение в различных радиоустройствах, требующих точного согласования и максимальной эффективности передачи сигнала.
Тюнер способен адаптироваться к самым разнообразным конфигурациям, обеспечивая оптимальное согласование и минимизацию потерь, что делает его универсальным инструментом для широкого спектра задач в области радиосвязи.

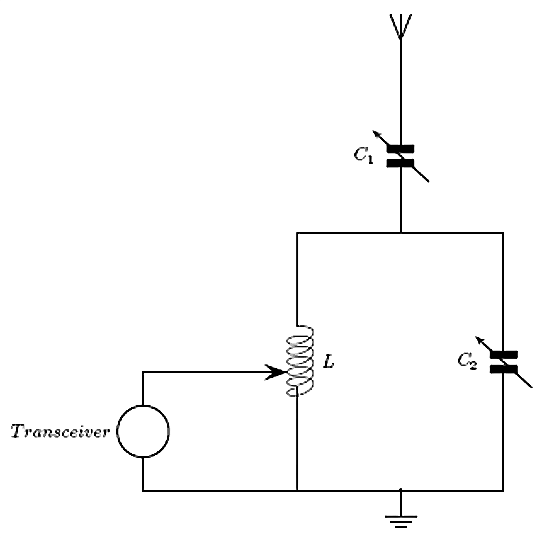

Конденсатор С1, на схеме изображённый последовательно с антенной, может быть включен или нет, в зависимости от реактивного сопротивления антенны на определённой рабочей частоте.
Одним из недостатков этого тюнера может быть его индуктивность, фактически эта катушка не способна охватить все КВ частоты, но учитывая, что для нижних диапазонов обычно используются антенны End-Feed или Long Wire… эта проблема не имеет большого значения.
