Известный балун с ферритовой втулкой был впервые описан W2DU У. Максвеллом в журнале QST. Этот балун используется автором для всех антенных коаксиальных линий питания. В какой-то момент ему пришла мысль, что ферритовые шарики могут быть применены для разделения проводника и создания диполя.
Эксперимент показал, что 50 шариков Amidon No 73 были равномерно натянуты вдоль центра провода, длина которого составляла около 5 метров.
Измеритель КСВ MFJ, который используется повсеместно, был подключен к обоим концам втулки борта. С правой стороны он показал наличие резонанса и низкий коэффициент стоячей волны (КСВ).
Какие практические выводы можно сделать из этого наблюдения?
ЭКСПЕРИМЕНТ
Имелся прочный алюминиевый стержень длиной 4,66 метра и диаметром 12 миллиметров.
В связи с давней проблемой TVI (у автора) имелось несколько ферритовых тороидов типа Philips 4330-030-3445 с наружным диаметром 36 мм, внутренним диаметром 21 мм и высотой 15 мм.
Аналогичные или похожие тороиды можно приобрести, а если у вас есть какие-то подобные радиодетали, то вы можете использовать их.
Пять таких ферритовых тороидов были размещены в центре алюминиевого стержня, который был установлен на высоте двух метров над землёй.
Теория подтвердилась: был обнаружен резонанс на частоте 28,4 МГц.
Трансивер с усилителем был подключен к антенне. При мощности 200 Вт нагрев тороидов был незначительным, но при увеличении мощности до 500 Вт тороиды слегка нагрелись.
Затем количество тороидов было увеличено до восьми (см. схему). При мощности 200 Вт нагрева не наблюдалось, но через несколько минут при мощности 500 Вт появился очень слабый нагрев.
КОНСТРУКЦИЯ

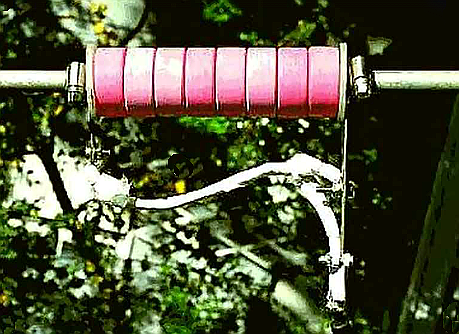

Тороиды были смонтированы с некоторой изоляцией на стержне, чтобы они плотно сидели, и пластиковой пластиной на каждом конце. Два хомута для шланга из нержавеющей стали крепят к стержню две изогнутые под прямым углом полоски из нержавеющей стали, а коаксиальный кабель, надежно защищённый от попадания воды, подсоединён к нержавеющим полоскам. Сам коаксиальный кабель прикреплен к одной из полос. Смотрите фото.
После этих тестов алюминиевый стержень был установлен на дереве в горизонтальном положении на высоте примерно 10 метров над землёй, прикреплен стержень скотчем к двум ветвям сосны с каждой стороны тороидов.
РЕЗОНАНС
Теперь было обнаружено, что резонансная частота составляет 29,2 МГц, но кривая КСВ была такой плоской:
28 МГц ⇒ SWR = 1.2
29,2 МГц ⇒ SWR = 1
29,7 МГц ⇒ SWR = 1.1
Как трансивер, так и транзисторный 500 Вт PA (усилитель мощности) у автора обеспечивают полную мощность во всём диапазоне 10 метров без использования встроенного антенного тюнера!
По предыдущему опыту известно, что ферритовые шарики не подвержены коррозии. Такие шарики годами подвергались воздействию погодных условий на открытом воздухе без каких-либо признаков коррозии. Эта новая антенна с тороидами проработала два года без каких-либо проблем.
То, что подразумевалось в качестве эксперимента, превратилось в постоянную антенну.
ПРЕИМУЩЕСТВО
В чём преимущество этого «Ферритового расщеплённого диполя»?
- После установки тороидов нет необходимости в какой-либо последующей установке и настройки по сравнению с гаммой, T-match или другими методами сопоставления.
- Механическая прочность, только один сплошной стержень или трубка.
- Подходит для одной единственной опоры, которую можно легко поворачивать.
Производительность
Как эта антенна работает в эфире? В контесте CQ WW CW сработано с 70 странами на всех шести континентах с мощностью 100 Вт и получено удовольствие от работы с этой антенной.
Примечание (PAØFRI):

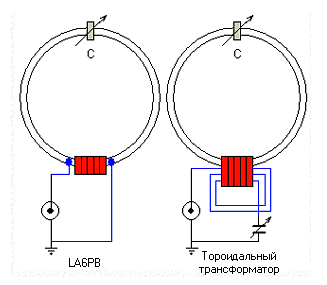

Рисунок слева: идею можно использовать для питания магнитной петлевой антенны.
Рисунок справа: пара тороидов в качестве трансформатора для соответствия низкому сопротивлению контура до 50 Ом.
В конечном итоге с дополнительным нагрузочным конденсатором для упрощения согласования.
ТОРОИД
PE1ABR предоставил дополнительную информацию. The Тороид Philips 4330-030-3445 также известен как rose диаметром 36 мм, тип 4A11. Совместимый с Amidon тип — FT140-43.
LA6PB
