Многодиапазонные антенны с концевым питанием 3,5 — 30 МГц

Многодиапазонная проволочная антенна по этому описанию изначально была рассчитана на 3 любительских диапазона 40, 20, 10 метров. Она состоит из провода длиной 10,1 м, за которым следует удлинительная катушка с индуктивностью 34 мкГн (90 витков эмалированного провода диаметром 1 мм на трубке ПВХ диаметром 19 мм) и, наконец, ещё провод длиной 1,85 м.

На основе этой антенны была получена пятидиапазонная версия длиной 20,35 м + удлинительная катушка от 110 до 120 мкГн (260 витков провода 1 мм на трубке ПВХ диаметром 19 мм) с концевым отрезком провода 2,39 м.

Данная версия антенны надёжно работает на диапазонах 80, 40, 20, 15, 10 метров без противовеса (который в противном случае необходим каждому вертикальному источнику с торцевым питанием) и имеет очень низкий коэффициент стоячей волны и мало шума. Для питания обеих версий этой антенны необходимо использовать только трансформатор (UNUN) 1:9.

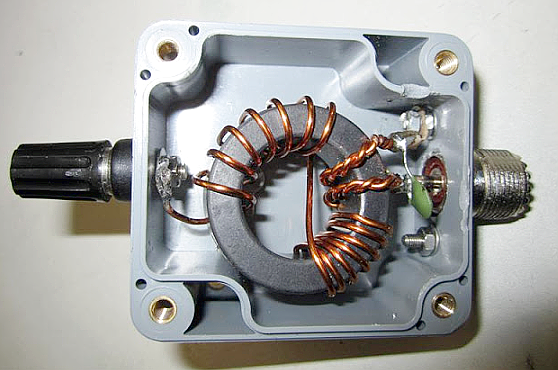

На следующем рисунке показан трансформатор (UNUN – UNbalanced/несбалансированный), предназначенный для использование для управления полуволновыми антеннами без радиалов с концевым питанием, рассчитанными на 200 Вт PEP. Вторичная обмотка для подключения антенны имеет всего 16 витков, первичная обмотка состоит из двух витков, которые скручены вместе с заземляющим концом вторичной обмотки, смотрите фото готового трансформатор по PA3GWO на следующей картинке. Однако, не пытайтесь ставить несколько тороидов друг на друга самоиндукция значительно увеличится. Наилучшие результаты были получены с небольшими тороидами.

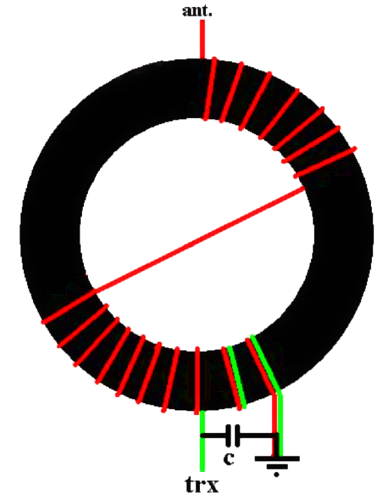

Трансформатор (UNUN) 1:9

Ферритовый тороид FT240-43, эмалированная медная жила диаметром 1 мм, вторичная обмотка (к антенне, красный) 2 х 8 витков, первичная обмотка (к трансиверу, зелёная) 2 витка. Конденсатор С = 100 пФ/1000 В.
