Мобильная КВ антенна на 20 и 40 м своими руками

Поскольку автор много путешествует на машине и нравится работать на КВ диапазонах, для поддержки связи с друзьями и была применена установка — это Icom IC-706MkII(G) (теперь модернизированная до IC-7200), выполняющая функцию FB с помощью удобной съёмной передней панели, которая установлена на откидной опорной пластине.

Кстати, доступ к отсеку для хранения на приборной панели остаётся возможным.

Для антенны был поиск решения, которое соответствовало бы следующим требованиям:

Очень эффективная и хорошая производительность (работа в основном на скедах)
Не требуется работа на КВ во время вождения, только во время стоянки (скеды …)
Очень быстрое время развёртывания (менее 1 минуты QRV!)
Минимум 20 м и 40 м диапазоны (связи в пределах Европы)
Icom IC-706MkII(G) не имеет встроенного ATU: поэтому работа на обоих диапазонах должна быть возможна с приличным КСВ
Очень лёгкий монтаж
Возможность использования антенны для стационарной работы (отпуск, кемпинг, …)
Дешёво!

Решение представлялось вокруг наклонной антенны, сделанной из стекловолоконной удочки:

Использовалась удочка длиной 6 м, верхняя часть которой не требуется (потому что она не полая на конце). Некоторые источники утверждают, что стержни из углеродного волокна не подходят.
Антенна представляет собой гибкий провод, изолированный (сечение 4 мм²), работающий как четвертьволновый на 20 м (в авторском варианте длина = 4 м 70). Этот провод находится внутри удочки, он удерживается прямо резинкой + небольшой нейлоновой верёвкой наверху + колпачком, к которому он постоянно прикреплен. Когда антенна убирается, провод вытаскивается из основания антенны (просверливается отверстие в колпачке) и помещается в автомобиль. КСВ < 1,5 на всём диапазоне.
Для 40 м в основание антенны вставляется загрузочная катушка. Сначала была просто вставлена катушка в фидер, обнаружилось, что антенна резонирует, но КСВ очень плохой (импеданс слишком низкий, около 12 Ом). Как это адаптировать? Поместите сторону «питания» катушки нагрузки на уровне земли, затем найдите сопротивление 50 Ом вдоль катушки. Это работает отлично, КСВ <1,5 на телефонном участке диапазона 40 м (до 7,100).
См. фотографии конструкции опоры наклона. Только одна гайка-барашек удерживает её в нижнем или верхнем положении.
Все электрические соединения выполнены с помощью разъёмов типа «faston». Нанесите смазку/вазелин, чтобы избежать окисления.
Не забудьте обеспечить надлежащее заземление по радиочастотам (использовалась медная оплётка для болта рейлингов на крыше автомобиля). Важно иметь хорошее заземление по радиочастотам (не полагайтесь на показания «нулевого Ома» вашего мультиметра), если вы не хотите иметь «горячий» микрофон и плохой КСВ/полосу пропускания!

Предлагаемая процедура настройки антенны:

Сначала определите длину провода для диапазона 20 м. Начните с длины 5,10 м, затем обрезайте до наилучшего КСВ 14,175 (это будет близко к 1,2 или 1,3). Здесь в описании это было около 4 м 70. После настройки вы можете постоянно закреплять провод резинкой (прочная резинка).
Затем работайте на диапазоне 40 м: сначала поместите катушку в линию и отрегулируйте количество витков для резонанса (самый низкий КСВ, вероятно, высокий около 1:4 или 1:5). Затем заземлите сторону питания катушки и найдите точку питания 50 Ом (примерно 2 витка с холодной стороны — проверьте иглой через изоляцию провода, а затем припаяйте окончательно). Как только всё будет в порядке, катушку придётся немного перенастроить. При необходимости раздвиньте обмотки, чтобы найти резонанс на желаемом QRG. Когда всё будет в порядке, закрепите всё клеем ПВХ.
Вы можете работать с антенным анализатором, или если ваш TRX может работать вне диапазона, это довольно удобно для тонкой настройки на низкой мощности. IC-706 имеет удобную функцию анализатора ‘SWR Graph’. Если вы хотите построить очень красивую катушку, подумайте о том, чтобы сначала сделать ‘прототип’…

Результаты: эта антенна очень хорошо работает в диапазонах 20 м и 40 м, несмотря на то, что некоторые источники утверждают, что «базовые антенны неэффективны». Проведено несколько QSO на 40-метровом диапазоне с S9+40 дБ, расстояние 300 км… и несколько хороших DX (на 20-метровом диапазоне HS0/IK4MRH = Thailand, Pukhet Island, и на 40-метровом ZL4IR, оба с «настоящими 5N» отчётами!

Для переносного использования её можно закрепить на небольшом шесте или металлической трубе длиной около 60 см, вбитой в землю. Основание антенны приподнято примерно на 10 см над землёй. Вам действительно понадобится заземление: протестировано с помощью 3 радиальных проводов сечением 0,75 мм² (изолированных), длиной 4,5 м (не критично), просто уложенных на землю в форме «звезды». КСВ был точно таким же на 20-метровой и 40-метровой волнах, как и на автомобиле. Эта наземная система должна быть вполне подходящей для «континентальных» QSO… но не ждите DX!

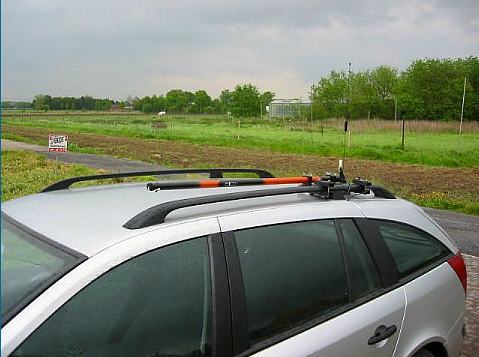

Подвижное крепление, ведущее (горизонтальное) положение

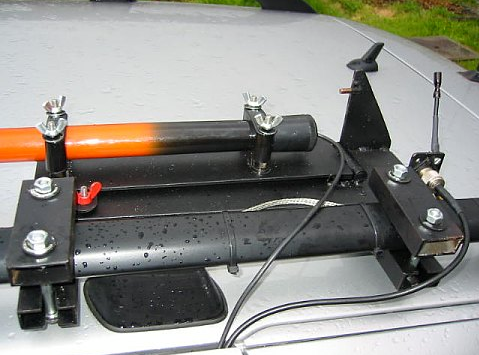

Подвижное крепление / горизонтальное положение. Красная гайка-бабочка удерживает поворотную пластину опущенной

Передвижное крепление, наклонное, работающее на 20 м (прямая подача)

Катушка нагрузки 40-метрового диапазона, которая при необходимости крепится на стержне. Намотана на ПВХ-трубку внешним диаметром 50 мм, 19 витков провода сечением 4 мм² (такой же, как у ANT). Точка питания (красный провод) 2 витка с «холодной стороны». Даже после нескольких часов работы эта катушка вообще не нагревается (100 Вт SSB)

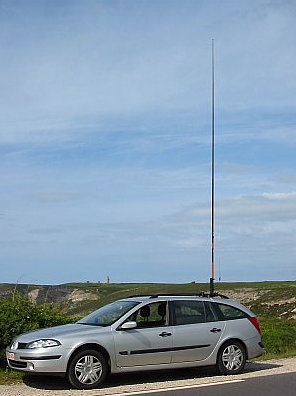

Работа в эфире /M in Bretagne at CAP FREHEL
