Радиоантенны
Длиннопроводная антенна, предназначенная для радиоприёма, должна была быть демонтирована по ряду практических причин. До проведения демонтажа предполагалось осуществить её замену на альтернативное устройство. Однако пространство, отведённое для установки, оказалось весьма ограниченным.
Первая попытка замены антенны привела к крайне неудачной и неэстетичной реакции.
Провод длиной 16,2 метра, протянутый от источника питания до коаксиального кабеля, обеспечивал общую длину действующей жилы в 18 метров. В процессе сравнительных испытаний S-метр показывал снижение уровня сигнала на 3 балла. Для решения этой проблемы была предложена идея увеличения количества нитей провода на идентичном участке.

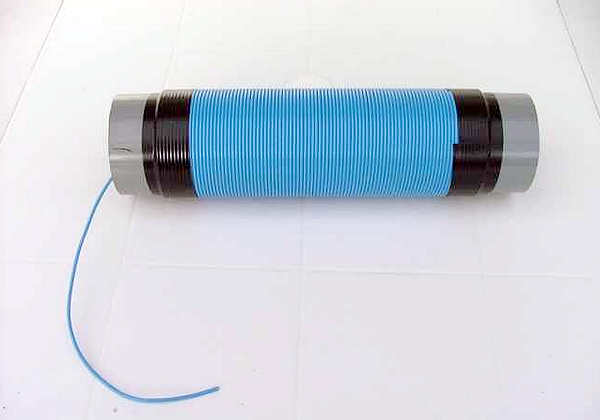

На трубку из ПВХ диаметром 60 мм намотали максимальное количество изолированного провода, что составило около 39 метров. Один конец провода был припаян в наивысшей точке, что увеличило общую длину до 57 метров. Хотя результат оказался лучше, он все же не соответствовал заданным требованиям.
Анализ показал, что длина 42,5 метра соответствует полуволновым кратным длинам радиоволн, которые используются радиолюбителями.

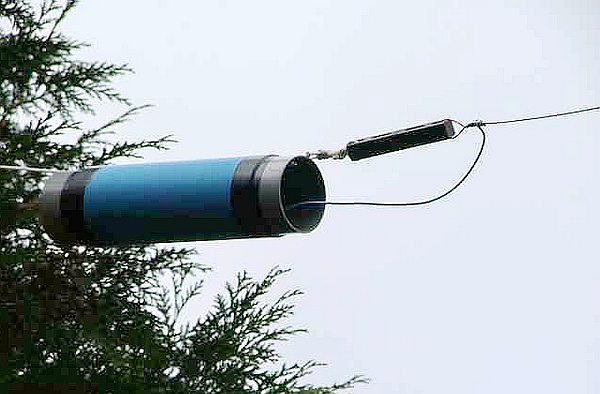

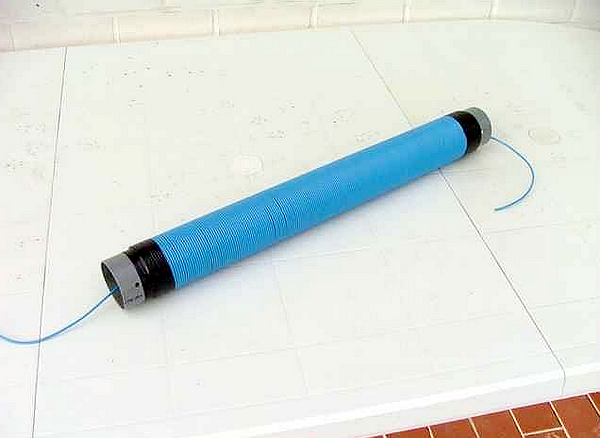

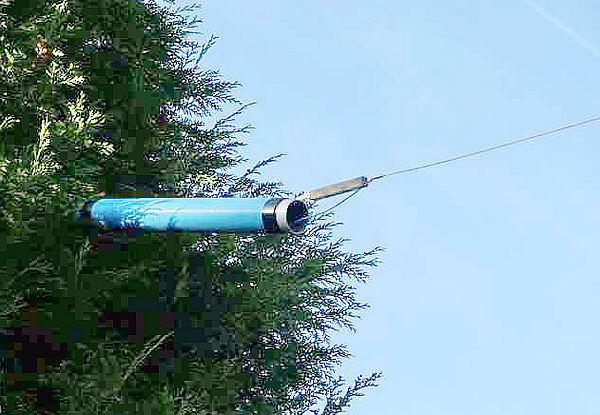

Для получения излучающего элемента необходимо намотать 24,5 метра на оправку. В данном случае в качестве оправки используется отрезок 80-миллиметровой трубки из поливинилхлорида (ПВХ).
На основании проведённого анализа можно констатировать, что сравнительная характеристика двух антенн демонстрирует абсолютное тождество их параметров во всех частотных диапазонах.
