Четвертьволновой слопер с противовесом можно рассматривать как асимметричную модификацию полуволнового диполя. Подобно классическому диполю, точка его питания должна быть расположена на максимально возможной высоте, что способствует оптимизации распределения тока и улучшению характеристик излучения.
Секция на 1/4 волны имеет наклон вниз от точки подачи. Другая секция — противовес — может опускаться вертикально или под углом к антенне и её точке подачи. Обратите внимание, что противовес наклонной антенны с 40-метровым диапазоном не достанет земли, если высота башни 48 футов. Держите её на расстоянии от 6 дюймов до 1 фута от опоры башни.
Если ваша антенна предназначена для работы в 80-метровом диапазоне, её противовес может быть длиннее, чем 48-футовая вышка. Часть противовеса может проходить по земле, при этом провод должен быть изолирован, или располагаться параллельно земле.
Для достижения минимального коэффициента стоячей волны (КСВ) рекомендуется увеличить длину противовеса на 1-2% относительно секции 1/4 волны. Затем можно постепенно укорачивать противовес до тех пор, пока КСВ не станет минимальным.
Метод, который использует автор для минимизации КСВ, заключается в плотном загибании конца уравновешивающего провода на себя на 5-6 дюймов за один раз, до тех пор пока не будет достигнут минимальный КСВ.
Не стоит ожидать, что КСВ на базовой частоте данной антенны будет равен 1:1. Для работы антенны необходим антенный тюнер.
Для того чтобы часть противовеса проходила над землёй и параллельно её поверхности, требуются две дополнительные опоры высотой 7-8 футов. Одна опора должна располагаться непосредственно под точкой подключения антенны, а другая — на достаточном расстоянии, чтобы противовес мог проходить параллельно земле. Эта опора также может быть наклонена вниз.
Высота опор должна быть не менее 7-8 футов из соображений безопасности. Автор использует 8-футовые стойки, чтобы обеспечить безопасность. Важно не допускать контакта людей с антенной в режиме передачи, так как высокое радиочастотное напряжение может привести к серьёзным травмам.

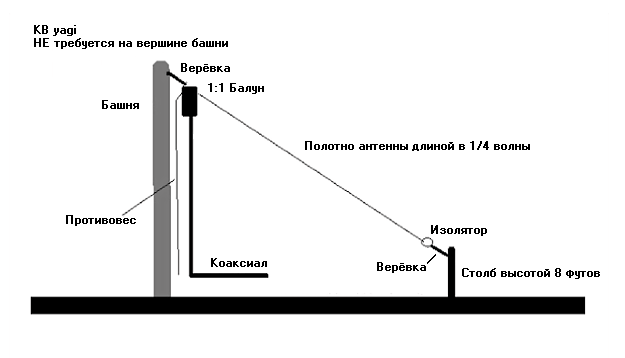

Эта конфигурация (см. изображение выше) напоминает форму перевёрнутой буквы «V». Однако диаграмма направленности описанного здесь типа антенны будет отличаться от диаграммы направленности классической перевёрнутой буквы «V».
Секция противовеса четвертьволнового слопера выполняет функцию отражателя для секции с наклоном 1/4 волны, однако угол между ними будет меньше 90 градусов. В отличие от перевёрнутой буквы «V» с углом 90 градусов и более между ножками, в данном случае взаимодействие между секциями будет более выраженным.
Следует отметить, что из-за своей вертикальной части четвертьволновой слопер может улавливать немного больше QRN и электрических помех, чем классическая перевёрнутая буква «V». Однако это небольшое неудобство компенсируется возможностью установки более сбалансированной антенны на меньшей площади.
Для питания этой антенны можно использовать 50-омный коаксиальный кабель через балун 1:1. Однако рекомендуется избегать прокладки кабеля вертикально от точки питания, чтобы он был параллелен секции противовеса. Это позволит экрану кабеля улавливать достаточное количество радиочастот, которые необходимо будет подавить перед подключением к шэку.
Даже если кабель проходит под углом к корпусу, установка радиочастотного дросселя поможет предотвратить нестабильную работу антенного тюнера. Без дросселя тюнеру будет сложно снизить КСВ, возникающий на линии.
