Проволочный вертикал с удалённой настройкой на 80-10 м

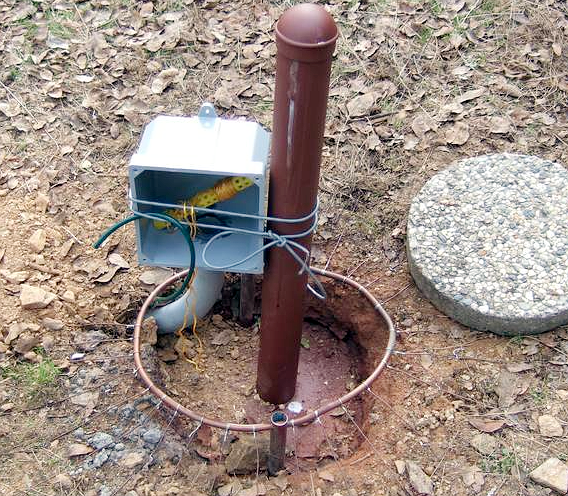

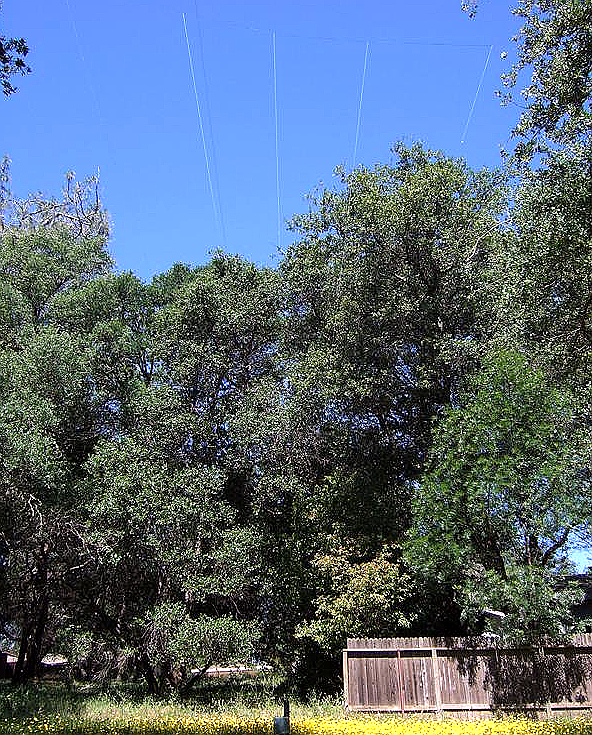

Большинство антенн, созданных автором, состоят из проволоки и верёвки, натянутых между деревьями. Ему удалось установить полноразмерный Windom с диапазоном от 80 до 10 м всего в 10 м над землёй. Проволочный вертикал с удалённой настройкой, работающий в диапазоне от 80 до 10 м, разместился на заднем дворе.

Конструкция антенны на 80 метров представляет собой перевёрнутую букву L, а её сопротивление составляет около 17 Ом.

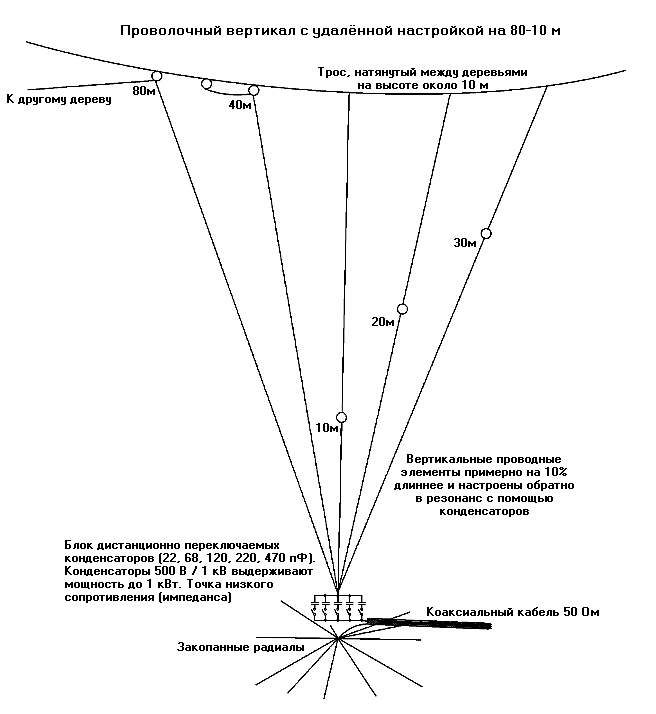

Есть излучатели с длиной волны 5/8 лямбда для диапазонов 40, 30, 20 и 10 метров. Решили, что отдельный 15-метровый провод не нужен, так как 40-метровый на третьей гармонике подходит. Все провода соединены с конденсаторной батареей, переключение которой осуществляется через реле.

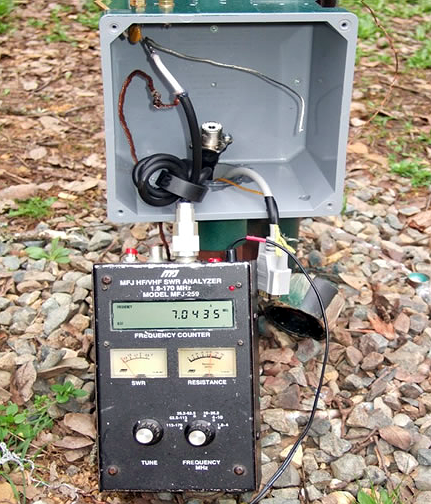

При параллельном подключении всех конденсаторов коэффициент стоячей волны (КСВ) составляет около 3 на 80-метровом диапазоне. Его можно настроить и на другие диапазоны, выбрав подходящую комбинацию конденсаторов.

Встроенный тюнер TS-2000 теперь легко настраивает устройство на всех частотах.
