Описанная антенна компактна и доступна по цене, при этом она работает в двух диапазонах WARC с усилением, сопоставимым с дипольной антенной в обоих диапазонах. Её создание было вдохновлено известным радиолюбителем W3DZZ, которого многие из нас знают, а возможно, и использовали его разработки.

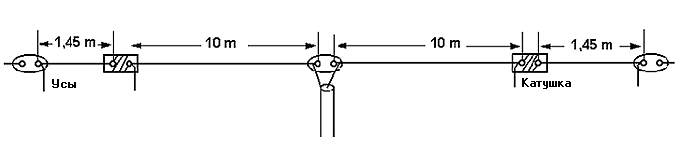

Антенна на диапазоне 12 метров представляет собой не что иное, как обычный диполь, как видно из схемы ниже.
Однако, на диапазоне 17 м она работает как нагруженный диполь, по сути антенна немного короче диполя на 17 м. Две ловушки имеют очень низкую индуктивность и не изменяют импеданс антенны, и, как вы можете видеть сами, после сборки она почти ничего не теряет по сравнению с диполем для этого диапазона. Таким образом, работают все траповые многодиапазонные антенны.
Антенна состоит из двух настроенных контуров, оба резонансных на частоте 24,530 МГц, что гарантирует, что на расстоянии 12 м резонирует только центральная часть антенны, а на диапазоне 17 м резонирует вся антенна.
Самая сложная часть в этом творении — две настроенные схемы, но, проявив немного терпения и grid DIP meter, строительство будет успешным даже для менее опытных.
Материалы, из которых построена антенна, очень легко найти, две катушки были намотаны на трубке из ПВХ внешним диаметром 32,5 мм, на которой были намотаны 4,5 витка с шагом 3 мм из эмалированного медного провода диаметром 2 мм, трубку, которая использована в качестве опоры, легко найдёте в магазине сантехники, она используется в системах питьевого водоснабжения, а провод — тот, который используется в обмотках трансформаторов.
Используемые конденсаторы изготовлены из керамики с высокой изоляцией и относятся к тому типу, который используется в цепях высокого напряжения старых телевизоров.
Автор использовал конденсаторы ёмкостью 56 пФ на 6000 В, но если вы не используете большие мощности при передаче, можно использовать и конденсаторы на 3000 В.
На этом этапе нам остаётся только построить ловушки, их необходимо настроить на частоту 24,530 МГц.
Катушки построены, конденсатор припаян параллельно, поэтому необходимо проверять резонансную частоту наклономером, калибровку ловушек необходимо производить с большой осторожностью и для приведения их в соответствие с частотой необходимо воздействовать на катушек, увеличивая или уменьшая расстояние между катушками и каждый раз проверяя наклономером до тех пор, пока они не будут идеально совмещены.

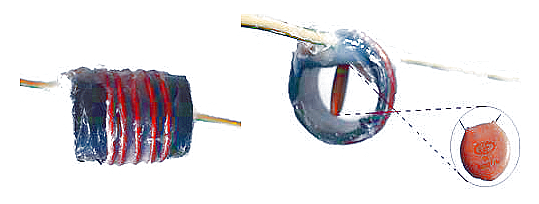

После завершения этих операций ловушки готовы, но чтобы сделать их более механически устойчивыми, необходимо нанести на них силикон (на внешнюю часть катушек) для блокировки медного провода на каркасе из ПВХ, чтобы расстояние между витками больше не могло меняться.
Теперь осталось собрать антенну, как указано на схеме, используя медный провод 1,5 мм с ПВХ-покрытием для электросистем. Как видно на фотографиях, ловушки не герметичны, но в любом случае гидроизолированы и защищены в местах сварных швов обильным слоем силикона.
Использовалась эта антенна, как установленная в форме перевёрнутой буквы V и питаемую кабелем сопротивлением 52 Ом.
Такое решение выбрано, чтобы иметь возможность излучать сигнал во всех направлениях, но если вы хотите установить её с горизонтальной поляризацией, вы можете сделать это, подав на неё сигнал по кабелю с сопротивлением 75 Ом.

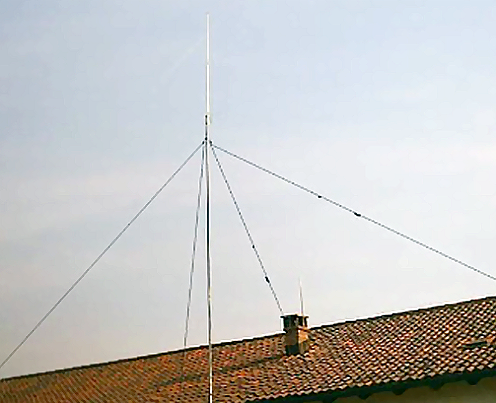

На фото можно видеть двухдиапазонную антенну на WARC вместе с диполем на 40 метров и коллинеарную VHF-UHF.
Антенна стоит уже более двух лет, и, по заверению автора, работает очень хорошо, а отчёты, которые присылают корреспонденты, более чем удовлетворительны.
I1CRA
