Диполь резонирует на одной основной частоте и её нечётных гармониках. Трап-ловушка позволяют расширить диапазон частот, на которых он может работать, охватывая любительские диапазоны, которые вам нужны. В данном случае рассматривается траповый диполь для работы на 40 и 80 метрах.

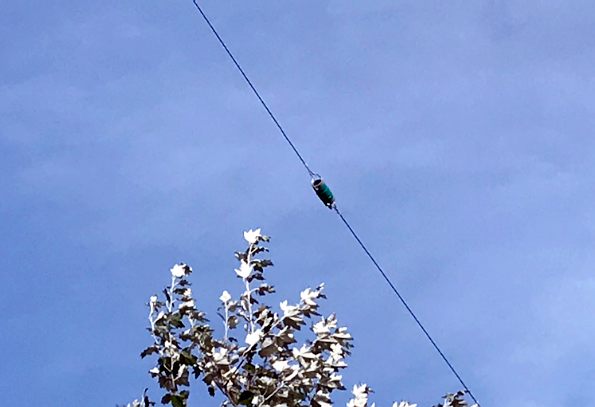

Начинаем с 40-метрового антенного провода — это просто, затем делаем 80-метровое удлинение. На фото ниже, установленный на рабочей высоте диполь с трапом:
Трап/ловушка в диполе
Как это делается:

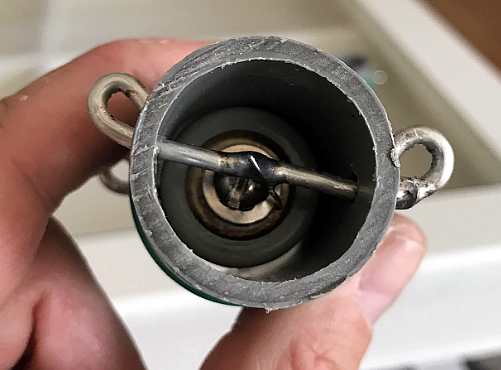

Конденсатор помещается в ПВХ трубку (см. текст)

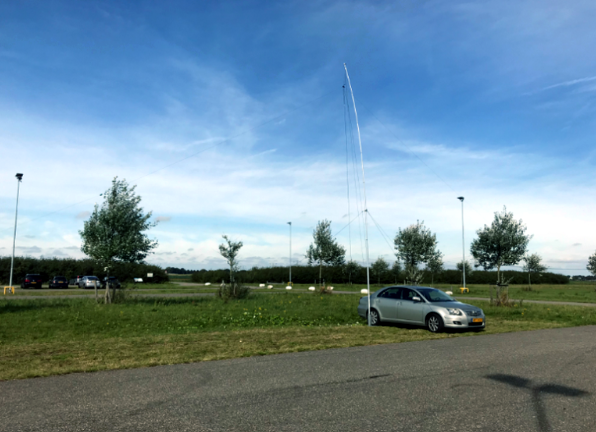

Далее удалось отправиться в полевые условия, чтобы отрегулировать длину плеч и добиться резонанса на нужных частотах:
В ходе полевых испытаний было проведено несколько QSO на обоих диапазонах
Подробности конструкции:
Вы начинаете с провода длиной 40 м, это просто, затем вы делаете удлинение на 80 м, вот что обнаружилось:
Плечо 1: 9,67 метра от балуна до трапа/ловушки
Ловушка (трап) занимает 14 см длины, поэтому 9,81 метра от балуна до начала плеча 2
Плечо 2: 16,45 – 9,81 = 6,44 метра от конца трапа/ловушки до изолятора
Эти размеры делают антенну резонансной во всем диапазоне 40 метров, вам здесь не нужен тюнер, для диапазона 80 метров антенна резонирует в нижней части диапазона, но вам нужен тюнер, чтобы заставить её работать во всём диапазоне 80 метров.
Ловушка представляет собой параллельную цепь катушки индуктивности, намотанную вокруг ПВХ-трубки, используйте dip meter или VNA для её постройки при построении. Здесь использовалась эмалированная медная проволока 0,83 мм, примерно 20 витков на 32-миллиметровой ПВХ-трубке.
Внутри трубки размещается высоковольтный конденсатор 47 пФ (10 кВ). Используйте dip meter и/или программу передачи на вашем VNA, чтобы проверить резонансную частоту трапа/ловушки. Резонанс нашёлся примерно на 7050 кГц с программой VNA. Dip meter показывает немного ниже, больше похоже на 7000 кГц, добротность составляет около 100.
Трап/ловушка будет работать как ограничитель на 40 метров, для этого диапазона плечо 1 используется только потому, что LC-контур начнёт резонировать, поглощая любую энергию, поступающую в плечо 2.
На 80 метров ловушка в основном представляет собой резистор или, лучше, удлиняющую (или нагрузочную) катушку, чтобы вы могли укорачивать плечо 2, пока КСВ антенны не станет приемлемым для 80 метров.
Начните с 11 м для каждого плеча и настраивайте плоскогубцами, пока анализатор антенны не скажет, что всё в порядке.
PA1EJO
