Перевёрнутая L-образная антенна — это проволочная вертикальная антенна, у которой часть верхнего конца изогнута горизонтально. Она напоминает перевёрнутую букву «L» (далее — Inverted-L). Inverted-L используется для того, чтобы уменьшить высоту и при этом сохранить резонансные свойства и полноразмерность антенны.
Она подключается на конце на уровне земли так же, как и наземная вертикальная антенна, и здесь действуют все потери для наземной вертикальной антенны. Часть тока проходит по горизонтальной части Inverted-L, поэтому антенна имеет как сильную вертикальную, так и более слабую горизонтальную поляризацию.
Если сделать из неё полуволновую антенну, то хороший заземлитель не понадобится, так как ток в землю поступает в незначительных количествах. Полуволновую Inverted-L нужно питать от коаксиального кабеля с сопротивлением 50 Ом и настраивать с помощью согласующего устройства.
Inverted-L для диапазона 160 метров обычно изготавливается из провода длиной в четверть волны, что составляет около 127 футов. Она начинается вертикально от земли до вершины опоры, возможно, на высоту 60 или 70 футов. Затем конец провода идёт горизонтально и крепится к соседней опоре.
Антенна питается коаксиальным кабелем на уровне земли между вертикальной секцией и системой заземления через какой-либо изолятор. Если импеданс не равен 50 Ом, потребуется согласующее устройство в точке питания.

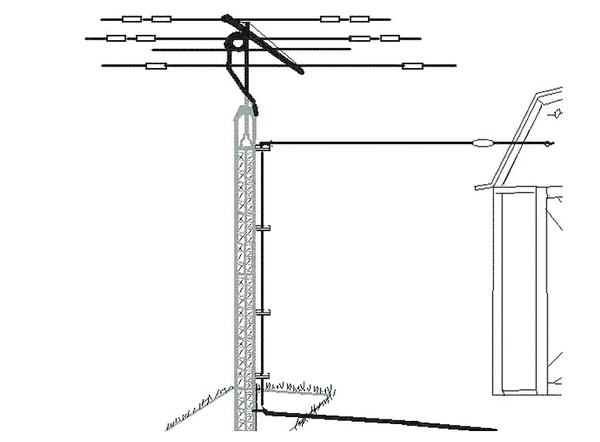

На изображении показана антенна Inverted-L, расположенная вдоль боковой стороны башни. Точка питания находится на уровне земли, центральный провод коаксиального кабеля подключен к нижнему концу провода. Экран коаксиального кабеля соединён с системой заземления из радиалов.
Общая длина провода, используемого в этой антенне, составляет половину от длины, необходимой для диполя, поскольку вторая половина антенны представлена системой радиального заземления.
Антенна Inverted-L в основном используется на диапазоне 160 метров, но некоторые строили её и для 80 метров. Антенну Inverted-L также можно настроить на полуволну для уменьшения потерь в земле.
N4JA (SK)
