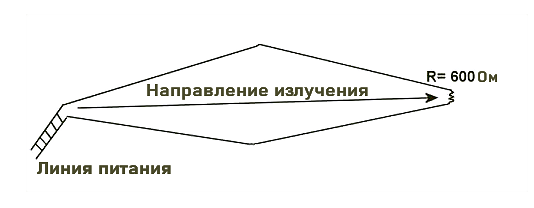

Она имеет форму ромба с равными сторонами. Источник питания находится на одном конце ромба, другой нагружен инерционным резистором с высоким рассеиванием в 600 Ом. В этой конфигурации антенна излучает в одном направлении — по длинной диагонали ромба к сопротивлению, и имеет максимальную эффективность.
Ромбическая антенна — это направленная антенна бегущей волны, выполненная в форме ромба из параллельных проводов. Чтобы эта антенна была по-настоящему эффективной в данном диапазоне, важно, чтобы каждая сторона ромба имела минимальную длину не менее 5 лямбд, то есть для диапазона 20 метров каждая сторона будет иметь длину не менее 100 метров.
Поэтому мы можем ожидать усиления, эквивалентного или превышающего 10 дБ (на 28 МГц), что очень заметно.
Если это возможно, то можно поднять антенну выше ¼ лямбды рабочего диапазона (5 метров на 20 метров). Автор полагался на естественные опоры для своей антенны (деревья), и в результате она имела переменную высоту от 5 до 10 метров над землёй.
Также был удалён нагрузочный резистор, чтобы сделать антенну двунаправленной по длинной диагонали ромба, сохранив при этом очень хороший коэффициент усиления на разных рабочих диапазонах.
В авторском случае (F) антенна излучала в сторону Индийского океана с одной стороны и в сторону Северной Америки с другой.
Плюсы этой антенны
- Очень недорого.
- Функциональна на всех диапазонах, включая низкие.
- Усиление намного выше, чем у 2-элементного Quad на высоких диапазонах: = или > на 20 метрах.
- Очень эффективна по длинном пути благодаря очень малому углу излучения.
- Можно настроить на все диапазоны с помощью блока типа «Levy», если питание имеет высокое сопротивление.
Примечание: конечно, можно было бы запитать её с помощью коаксиала и балуна (не тестировалось).
Недостатки
- Излучает только в избранных направлениях.
- У вас должна быть необходимая земля и специальные опоры.
- В случае грозы необходимо принять меры предосторожности. Более чувствительна к статике, чем любая классическая антенна.

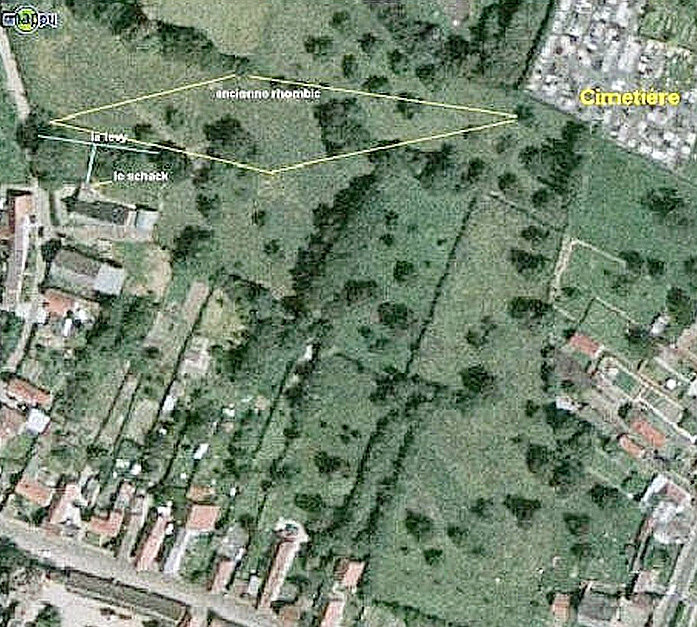

- Лично автору удалось установить ромб размером по 100 метров с каждой стороны (см. фото) и посчастливилось иметь деревья в нужных местах!
Для справки: автор успешно выполнил DXCC на 160 метров CW за одну зиму с этой антенной и мощностью 600 Вт.
Очень часто вечером устанавливались связи с Азией на 40 метрах, а другие станции отсюда их даже не слышали!
И много других очень интересных контактов на других диапазонах.
Автор настоятельно рекомендует эту антенну всем, кто живёт в сельской местности, потому что в городских районах, остаточный шум, создаваемый этой проволочной антенной, далеко не пренебрежительно мал.
F6GEO
