Суть этой антенны, рассчитанной на диапазон 160 / 80 метров, заключается в использовании настраиваемых и подходящих компонентов, которые защищены от погодных условий и находятся в пределах досягаемости оператора. Если данное устройство соответствует вашим требованиям, его стоит рассмотреть для повторения.
Петля выполнена из толстого кабеля, и спутниковый коаксиал отличается большим содержанием меди в оплётке.
Автор установил необходимые элементы непосредственно в оконной раме, используя коробку из-под мороженого. Для крепления петель он проделал отверстия в стекле с помощью сверла, предназначенного для работы с керамической плиткой, что гарантирует надёжность конструкции.
Антенна должна быть настроена в диапазоне от 1,8 до 5 МГц при использовании кабеля длиной 50 футов (16 м) в петле.

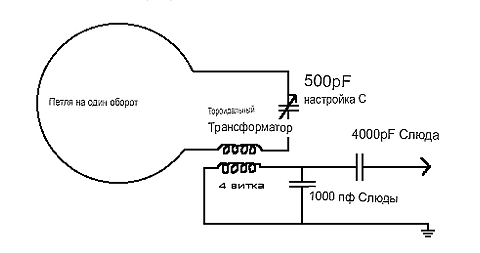

Принципиальная схема
Тороидальный трансформатор изготовлен с использованием красно-жёлтого пылезащищённого сердечника типа T130-8/90, на который намотано четыре витка коаксиального кабеля UR43. Оплётка кабеля служит одной обмоткой, а внутренняя жила — другой.
Существует множество сердечников аналогичного размера и цвета, однако не все из них могут подойти. Рекомендуется использовать микрометаллические тороиды T200-8/90 (жёлтый/красный). Более распространённые сердечники T200-2 (красные) теоретически должны работать, но автор их не тестировал.

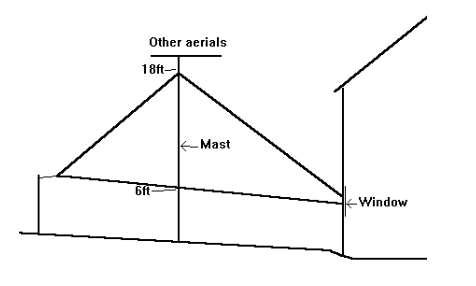

Петля была установлена у G4BGZ, который имеет ограниченное пространство для антенны. Она использовалась для работы на частотах 160 SSB и 80 SSB (с Северной Америкой). Также автор применял её как переносную антенну во время отпуска в местах с ограниченным пространством.
Например, однажды антенна была установлена на 20-футовой мачте, прикреплённой скотчем к линейной опоре! (см. фото). Коробка из-под мороженого была закреплена скотчем к другой леске в дальнем углу петли.
Автор успешно работал на частотах диапазонов 160 и 80 метров по всему миру, используя мощность 100 Вт. Таким образом, данный дизайн является воспроизводимым.

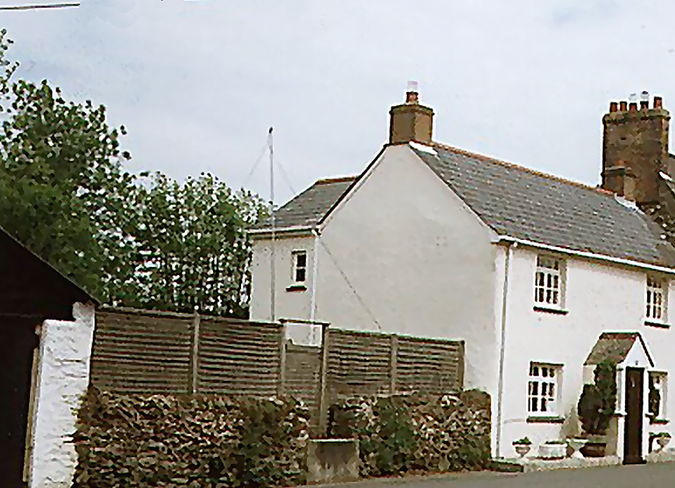

Петля в действии — не слишком далеко от стены коттеджа, но работает нормально
Кстати, автору посоветовали установить соединительную петлю диаметром примерно один метр в углу петли, вместо того чтобы использовать сложную схему трансформатора. Единственное, что может помешать, — это необходимость сделать четыре отверстия в окне. Однако, если это вас не смущает, стоит попробовать!
G3YXM
