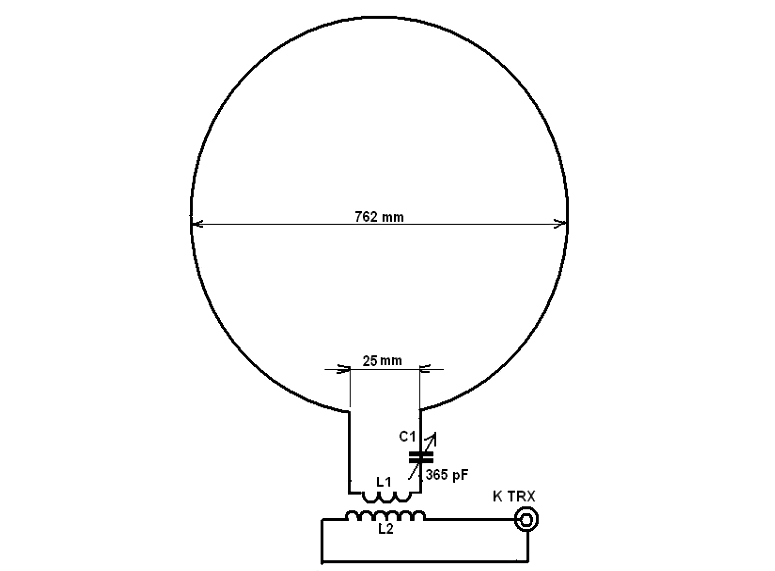

Эта рамка для диапазона 40 м изначально была сделана для любителя, у которого не было доступа на крышу или возможности протянуть антенну к какой-либо точке крепления вокруг дома. К счастью, он живёт в кирпичном доме, который не экранирован железобетоном, как сборные дома, поэтому он мог повесить её на окне и комфортно работать.
Согласующий трансформатор L1–L2, выполненный на основе тороидального сердечника с диаметром 50 мм и неизвестными характеристиками, был извлечён из импульсного источника питания персонального компьютера. Данный компонент представляет собой ключевой элемент в системе согласования электрических сигналов, обеспечивая эффективную передачу энергии и минимизацию электромагнитных помех.
Для формирования первичной обмотки (L1) рекомендуется использовать медный эмалированный провод с диаметром 1 мм и количеством витков, равным 12. Вторичная обмотка (L2) должна быть выполнена из аналогичного материала, но с меньшим количеством витков, составляющим 4.
Перед началом процесса намотки настоятельно рекомендуется произвести предварительную изоляцию тороида с помощью изоляционной ленты или бумажной клейкой ленты. Данная мера направлена на предотвращение преждевременного износа изоляционного покрытия провода, что в свою очередь способствует обеспечению долговечности и надёжности функционирования устройства.
Плотное наложение витков обмотки, при котором каждый последующий виток располагается непосредственно рядом с предыдущим, обеспечивает оптимальное распределение магнитного потока и минимизирует паразитную ёмкостную связь между обмотками. В тороидальной конфигурации обе обмотки располагаются на диаметрально противоположных сторонах тора, что способствует существенному снижению взаимной ёмкостной связи и повышению общей эффективности устройства.
