Антенный тюнер (ATU) имеет преимущество: он позволяет настроить систему фидер-антенна на резонанс, действует как полосовой фильтр (как на приёме, так и на передаче) и обеспечивает низкий коэффициент стоячей волны (КСВ). Кроме того, балансный антенный тюнер позволяет использовать фидер с открытым проводом.

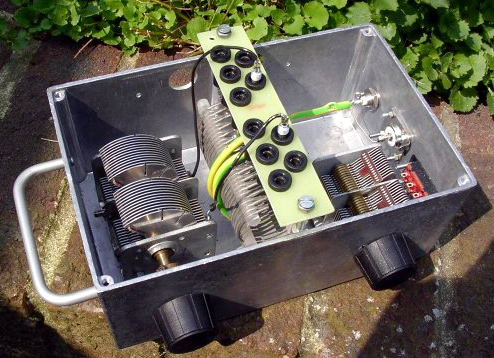

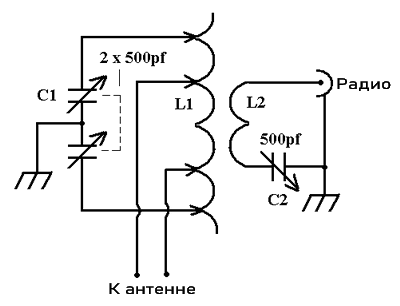

В целом, потери при фидере с открытым проводом меньше, чем при использовании коаксиального кабеля. Ниже представлена схема типичного балансного антенного тюнера, охватывающего КВ-диапазоны от 80 до 10 метров.
Большая катушка L1 со стороны сдвоенного конденсатора (C1) может состоять из 20–30 витков провода 18SWG диаметром 1 1/2 дюйма, а катушка связи с радиостанцией (L2) может состоять из 3-5 витков диаметром около 2 дюймов.
Второй конденсатор компенсирует реактивное сопротивление, обеспечивая чисто резистивную нагрузку для передатчика. Обычно он подключается к передающей стороне катушки связи, а не к её заземляющей стороне, но это означает необходимость использования изолированного вала, что не очень удобно.
Автор обнаружил, что подключение конденсатора к заземляющей стороне работает хорошо. Есть мнение, что почему-то это может быть проблемой.
По этому поводу есть информация от SM6APQ об антенном блоке и расположении конденсатора:
«Создать переменный конденсатор, изолированный от земли (шасси), — проще простого! Для этого нужно добавить два или четыре керамических столбика для переменного конденсатора. Очевидное преимущество заключается в том, что теперь маленькая катушка связи заземлена, и, кроме того, радиооборудование (передатчик/приёмник) «изолировано по постоянному току» от блока настройки антенны — небольшая плата за дополнительную безопасность оборудования».

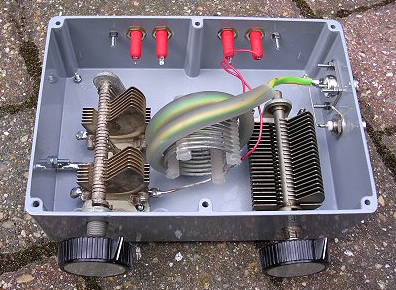

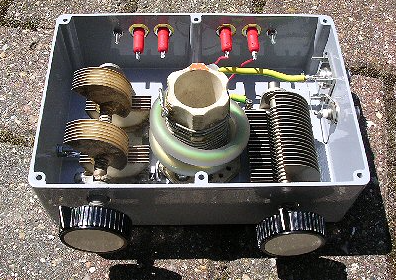

Ниже также показана уменьшенная версия для диапазона 20-10 м. Для катушки связи использовался провод, продетый в пластиковую трубку диаметром 1/4 дюйма (6 мм). Намотав его вокруг большей катушки, создаётся зазор между двумя парами катушек.
В эксплуатации
Установите передатчик на низкую мощность, одновременно изменяя настройки АТМ и добиваясь минимального КСВ. В процессе эксплуатации установите конденсатор C2 в среднее положение и аккуратно настройте конденсатор C1, пока не появится провал на КСВ-метре. Он будет довольно резким, поэтому, если возможно, используйте понижающий преобразователь на конденсаторе C1. Затем попеременно настраивайте конденсаторы C2 и C1, чтобы получить минимальный КСВ (1:1).
Вместо переключателей (которые могут внести дополнительную ёмкость и потери) автор использовал штекеры и разъёмы типа «банан» (3 мм) для подключения антенны и конденсатора. Это даёт большую гибкость при испытании различных комбинаций подключений.
G1EXG
