Представьте на мгновение, что вы сидите в своём шэке с кофе в одной руке и микрофоном в другой. Солнце либо перед рассветом, либо сразу после заката, и вдруг — бац! — вы разговариваете с кем-то на другом конце света, и голос звучит так, будто он прямо рядом с вами. Никаких солнечных пятен, замысловатых направленных антенн, волшебства электромагнитных волн.
Что только что произошло? Добро пожаловать в странный и удивительный мир прохождения серых линий, также известный как волшебная сумеречная зона КВ-радио. Прежде чем мы отправимся в это промежуточное состояние между светом и тенью, давайте начнём с краткого обзора ионосферы.
Ионосфера: природный отражатель
Ваши КВ-сигналы обычно не распространяются по прямой в дальние края — они отражаются. И они не отражаются от облаков или дронов размером с автомобиль. Они отражаются от ионосферы — верхнего слоя атмосферы Земли, заряженного солнечным излучением. Представьте себе ионосферу как отражатель в эксклюзивном клубе под названием DX Planet. Днём она вся освещена и активна, со слоями D, E и F. Ночью картина меняется. Некоторые слои исчезают, другие расслабляются, и отношение отражателя меняется с «забудь» на «заходи».
Большую часть времени распространение КВ-сигналов — это битва между вами, солнцем и зарядами ионосферы. Но дважды в день, на рассвете и на закате, все правила меняются — и вот тут-то в игру вступает распространение серых линий.
Что такое серая линия?
Серая линия представляет собой полосу сумерек, окутывающую Землю на восходе и закате. Это не совсем ночь, не совсем день. Света достаточно, чтобы найти ключи от машины, но недостаточно, чтобы увидеть лужу, в которую вы вот-вот наступите.
В радиотехнической терминологии серая линия — это узкий коридор улучшенного прохождения, следующий за этой сумеречной зоной. Когда ваш QTH находится в серой линии, и ваша целевая станция тоже находится в серой линии — бац! Ионосфера переходит в кооперативное состояние, что позволяет осуществлять связь на больших расстояниях с удивительно низкой мощностью и минимальными помехами.

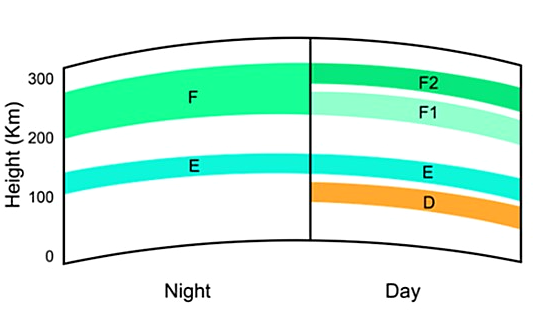

Ионосферные слои
Почему это работает: история двух ионосфер
Вернёмся на мгновение к слоям D, E и F.
Днём слой D ионосферы силён и активен. Он с удовольствием поглощает ваши КВ-сигналы, особенно в нижних диапазонах, таких как 160, 80 и 40 метров. Эти сигналы не отражаются, а затухают. Но с наступлением ночи слой D быстро рассеивается, рефракция слоя E ослабевает, и ионосфера остаётся во власти слоёв F. Слои F1 и F2 объединяются в один слой F, который гораздо более удобен для распространения сигналов по всей планете.
На серой линии вы находитесь в идеальной точке передачи сигнала. Слой D исчезает, но слой F всё ещё активен — привет, дальний проход! Эта точка пропускания даёт сигналы и временный проход, позволяющий пропускать сигналы гораздо дальше, чем обычно — представьте себе тысячи миль. Как будто Земля говорит: «Эй, давайте на следующие 45 минут включим эти диапазоны».
Время решает всё
Итак, когда же следует включать трансивер? Серая линия распространения длится недолго — примерно 30-60 минут — во время местного восхода и заката. Но вот в чём загвоздка: лучше всего это работает, когда вы и удалённая станция находитесь в серой линии одновременно. Это как быстрые свидания. У вас есть узкое окно для встречи с вашим DX-контактом, так что не опаздывайте.
Хотите поговорить с Новой Зеландией из Нью-Йорка на 40 метрах с мощностью 10 ватт? Попробуйте сделать это, когда оба города погружены в сумерки. Будет слышно, как будто вы находитесь на другом конце города, а не на другом конце земного шара. Конечно, если вы пропустите это окно, вам придётся снова кричать в эфир. Вы меня слышите?
Какие диапазоны подходят для «серой линии»?
Рад, что вы спросили. Радиоволны, особенно на низких диапазонах, таких как 160 метров, могут распространяться на большие расстояния вдоль «серой линии» благодаря уменьшению поглощения сигнала в D-слое ионосферы:
- 160 метров (верхний диапазон) — это серая линия. Сигналы, которые обычно исчезают в шумовом фоновом слое, внезапно взлетают на континенты.
- 80 и 40 метров также фантастические. Многие опытные DX-мены получают лучшие связи на 40 метрах в часы «серой линии».
- 30 метров: Низкое поглощение и сильное отражение в F-слое в «серой линии» могут обеспечить дальние связи на 30 метрах, иногда даже по всему миру.
- 20 метров иногда дают преимущество, особенно в периоды низкой солнечной активности.
- Более высокие диапазоны (15, 12, 10 метров) — не так сильно. Они, как правило, процветают в пик дневного света, когда ионосфера полностью ионизирована. Диапазоны ниже 30 метров (10 МГц) идеально подходят для исследования распространения серых линий и проведения интересных DX-контактов, особенно если вы ориентируетесь на маршруты с севера на юг в часы рассвета и заката.
«Грязный» секрет DX-еров
Ветераны DX-еров не просто надеются на прохождение сигнала — они охотятся за серой линией, как Сара Коннор за терминаторами. Они составляют карты земного терминатора (границы между днём и ночью), проверяют данные о солнечной активности и устанавливают будильники на восход солнца в экзотических странах. Пока вы нажимаете кнопку повтора сигнала, они проводят QSO с Бутаном.
Существуют даже программы и приложения, которые помогают визуализировать положение серой линии в любой момент времени, и, конечно же, есть дисплей Geochron Digital Atlas 2 4K. Если хотите произвести впечатление на своих коллег-радиолюбителей, ненавязчиво упомяните, что вы привязываете время своей 40-метровой локации к солнечному терминатору над Монголией. Вы получите либо восхищённые кивки, либо недоумённые взгляды.

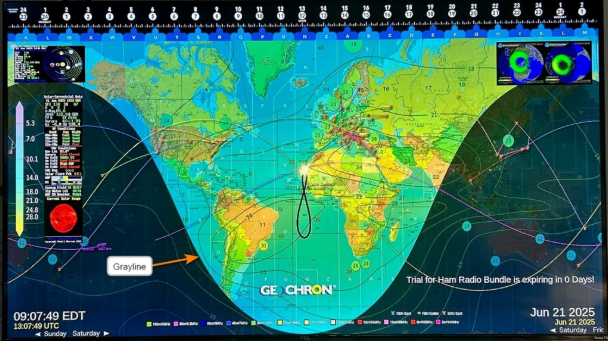

Серая линия, отображаемая на Geochron Digital Atlas 2 4K с использованием проекции Меркатора. (Image/K8MSH)
Захватывает!
Азарт DX-связи на серой волне реален. Вы начинаете гоняться за станцией VK на рассвете. Не успеете оглянуться, как уже каждый день ставите будильник на 5 утра, выпиваете огромную чашку кофе и говорите своей XYL, что вам нужно «ещё пять минут» на радио. Это как бесконечная рыбалка, только ваша наживка — диполь, а ваш улов говорит по-португальски.
Волшебный час
Распространение радиоволн в серой зоне — одно из самых увлекательных и полезных явлений в радиолюбительской деятельности. Для этого нужно правильно выбрать время, обладать некоторыми знаниями и быть очень любопытным, но результат того стоит. Это одна из тех вещей, которые напоминают нам, зачем мы вообще занялись радиолюбительством: ради острых ощущений от связи через весь мир, когда нам помогает только небо. И кто знает? Возможно, следующая радиосвязь станет для вас лучшей.
Так что завтра утром берите свою антенну, настраивайтесь на 40 метров и пробуйте. Мир может спать, но серая линия бодрствует и ждёт — сегодня и завтра.
Как обещал Терминатор: «I’ll be back».
K8MSH
