В связи с тем, что радиолюбителям приходится заниматься тестированием различных типов антенн, периодически необходим отладочный инструмент для адаптации антенн и установки коэффициента стоячей волны (КСВ, SWR) на наименьшем значении, так описываемое здесь устройство обычно успешно достигает этого значения от 1 до 1,1 на всех диапазонах.

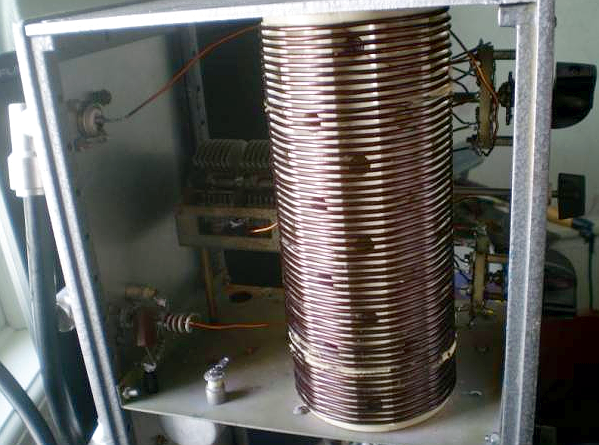

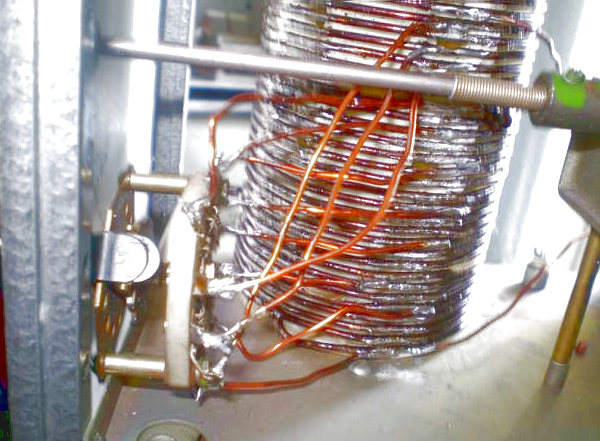

Катушка намотана на каркас диаметром 85 мм и имеет 52 витка провода диаметром 2 мм, выход для конденсатора ladicímu находится на 28 витке резьбы от входа. Включаемые переключатели находятся на каждом втором витке.

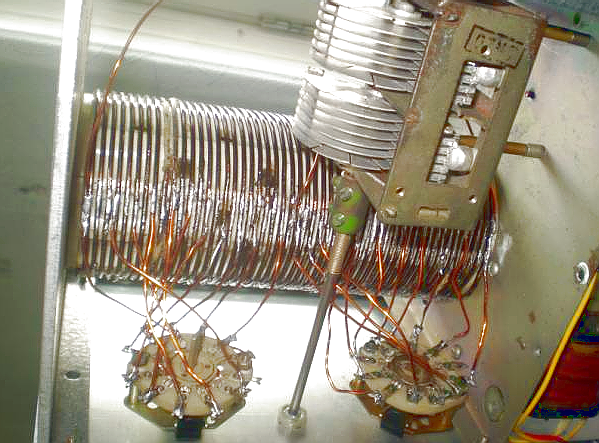

К входному разъёму подключается передатчик (трансивер), к выходному подключается антенна. Отладочный конденсатор C1 сконструирован из конденсатора двойной настройки (dual) от старого электронного приёмника таким образом, что был удалён каждый второй ротор и пластина лопасти статора, на фотографиях можно увидеть детали.
Сделано? Теперь мы можем проверить правильность подключения и функционирование этого устройства. Подключаем его к трансиверу и вперёд.
- Начнём с диапазона 14 МГц. Установите оба переключателя в среднее положение, мы вращаем переменный конденсатор так, чтобы уровень принимаемого сигнала увеличивался (и, конечно, шум). Если у нас есть измеритель КСВ (или он встроен в трансивер), мы проверяем соотношение стоячей волны.
- Теперь переходим в диапазон 7 МГц. Установите оба переключателя в положение максимального количества витков катушки и продолжаем как в первом случае, если настройка не удалась, переключаем оба переключателя по одному, в положение для меньшего количества витков.
- Настроечный конденсатор (от 10 до 150 пФ) при правильной настройке должен иметь следующие значения:
7 МГц ———— от 100 до 130 пФ
10 МГц ———— 90 до 120 пФ
14 МГц ———— 60 до 85 пФ
21 МГц ———— 40 до 60 пФ
24 МГц ———— от 35 до 45 пФ
28 МГц ———— от 20 до 30 пФ
29 МГц ———— от 15 до 20 пФ Большее отклонение от этих значений (более 20%) указывает на то, что схема настроена неправильно: входное сопротивление будет значительно отличаться от 50 Ом. - Данная конструкция устройства рассчитана на максимальную мощность от 400 до 500 Вт. В местах крепления сегментов (пластин) выключателя используйте пластиковые втулки, как в старых компьютерных блоках питания (мощностью около 350 Вт) для подключения силовых транзисторов к радиаторам.
OK1IKE
