Будь то портативная антенна, антенна для использования на природе или просто антенна для небольшого участка, которую можно быстро и легко установить и которая будет работать на всех диапазонах от 80 до 10 метров. Речь о представленном здесь вертикальном диполе — очень простой, но эффективной антенне для DX.

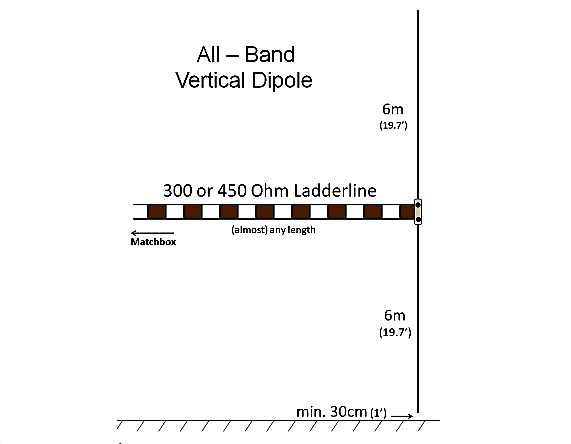

Примечание: На рисунке показана высота 1 фут. Это абсолютный минимум.
Если возможно, поднимите его на 18-24 дюйма.
Что такого особенного в этой антенне?
- Экономическая эффективность: низкая стоимость реализации.
- Простота конструкции: требуется только одна лёгкая опора.
- Независимость от заземления: не требует использования радиальных элементов.
- Высокая эффективность: сравнима с вертикальной антенной, оснащённой 32 радиальными элементами (за исключением диапазона 80 метров).
- Широкий частотный диапазон: при использовании соответствующего согласующего устройства обеспечивает покрытие от 80 до 10 метров.
Это ХОРОШАЯ антенна, но не волшебная
W4RNL (now SK) проводил испытания, сравнивая эту антенну с ground plane (GP), установленной на той же высоте, с хорошим набором радиальных элементов. Он пришёл к выводу, что эта антенна работает также хорошо, как и GP, охватывает больше диапазонов и стоит дешевле. При сравнении стоимости он не учитывал стоимость согласующего устройства (СУ). Его теория заключалась в том, что вы будете менять антенны несколько раз в жизни, но у каждого радиолюбителя в любом случае есть СУ, и обычно это устройство служит всю жизнь.

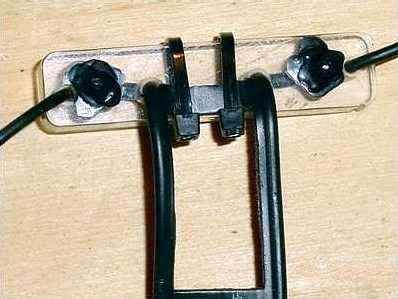

Простой лёгкий центральный изолятор
Каждая сторона изолятора имеет по 3 отверстия. С каждой стороны один из проводов линии подачи и один из проводов радиатора проходят через второе отверстие (начиная с внешней стороны и двигаясь внутрь) и припаиваются сверху, затем обрезаются и покрываются жидкой изолентой.
Имейте в виду, что в данном случае (вертикальный диполь) отдельные провода диполя фактически не испытывают нагрузки.
Конечно, на изолятор воздействует напряжение, создаваемое открытой токопроводящей линией, поэтому необходимо предусмотреть разгрузку от натяжения. Пропустив каждый провод токопроводящей линии через два отверстия с каждой стороны, вы обеспечите достаточную разгрузку от натяжения. Кроме того, внимательно осмотрите верхнюю часть токопроводящей линии. Обратите внимание на горизонтальную полосу в том месте, где провода входят в отверстия. Две устойчивые к ультрафиолетовому излучению стяжки для проводов обеспечивают разгрузку от натяжения.
Закрепите центр диполя на шесте с помощью двух более крупных проволочных стяжек, устойчивых к ультрафиолетовому излучению. Оберните каждую из этих проволочных стяжек вокруг шеста и изолятора, пропустив их между двумя внешними отверстиями изолятора.
DJ0IP
