Радиоантенны

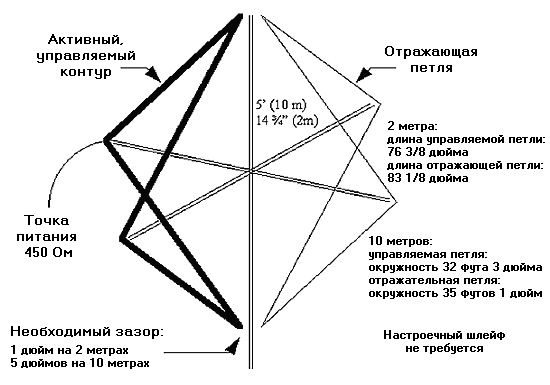

Это альтернативная версия антенн типа «квадрат». Рассматривается возможность изгибания петель для создания антенны с автономным подключением. На схеме можно распознать «изогнутый» рефлектор и контур питания. Конструкция включает две горизонтальные опоры, расположенные перпендикулярно, и вертикальную мачту.
Петли не соединяют один распределитель с другим поверх, а проходят от одного распределителя к наивысшей точке и к концу другого распределителя.
Точка подачи находится на конце одного распределителя. Заглушка для настройки не требуется: провод антенны удлинён, чтобы охватить весь провод заглушки.
НЕСКОЛЬКО ЗАМЕЧАНИЙ ПО ПОВОДУ АНТЕННЫ MOD
- Вертикальная поляризация антенны ModQuad очевидна.
- Излучение направлено от центра контура отражателя к центру контура возбуждения.
- Для улучшения механической устойчивости рекомендуется добавить опоясывающую линию вокруг четырёх концов горизонтальных распределителей.
- Входное сопротивление ModQuad составляет 450 Ом.
- Коэффициент усиления ModQuad примерно на 0,5 дБ или на 1 дБ уступает стандартному quad.
Почему выбирают ModQuad? Ответ очевиден: когда требуется заменить антенну квадрат, которая часто ломается!
Важно отметить, что ModQuad имеет всего два распределительных полюса и проще в использовании по сравнению со стандартной антенной квадрат. Решение за вами — автор лишь предлагает свои мысли.
Некоторые заключительные комментарии
Антенна ModQuad на 10-метровый диапазон использовалась на K3MT с момента её постройки — январь 1997 года.
K3MT
