Двухэлементный квадрат для 15 метров

Однодиапазонная двухэлементная антенна Quad, предназначенная для работы в диапазоне 15 метров, не является уникальным или единственным решением для построения антенных систем. Однако, по информации автора, в последние годы не было опубликовано значительное количество статей, посвящённых созданию подобных антенн.

Данная антенна будет особенно полезна для пользователей, выбравших диапазон 15 метров в качестве основного для своей радиолюбительской деятельности.

МАТЕРИАЛ

• около 30 метров гибкого медного провода с покрытием из ПВХ, 2,5 мм²
• распорки (стеклопластик, возможно бамбук) длиной каждый 2,45 метра
• алюминиевая труба диаметром 50 для стрелы, длина 1,78 метра

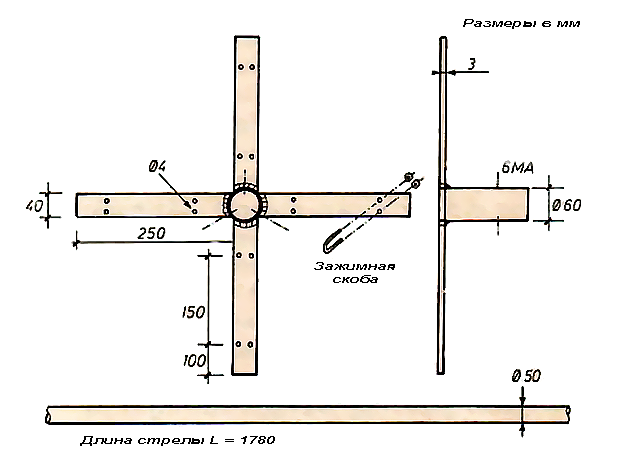

• устройства для крепления распорок поперечного типа, как показано на рисунке
• автоматический двигатель Stolle с упорным подшипником
• система крепления в целом

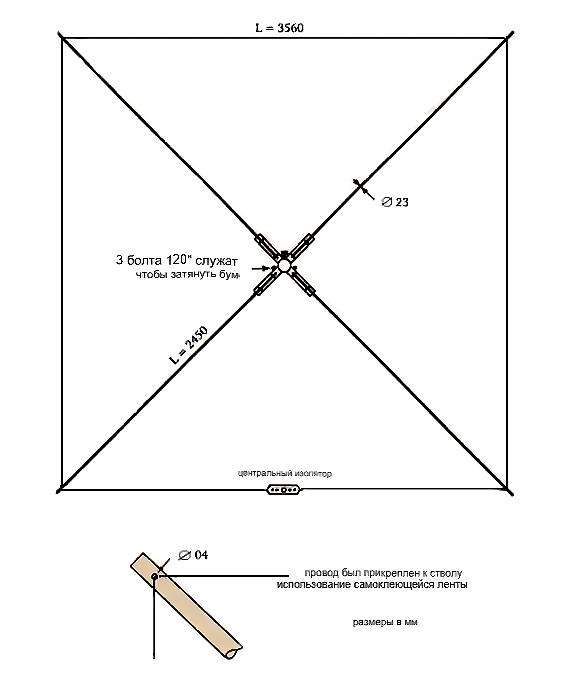

Что касается длины радиатора и отражателя, то она идентична и вытекает из формулы: половина волны = 300: F = 300: 21,100 = 14,22 (для II CW) 1/4 волны = 14,22: 4 = 3,56 (сторона квадрата).

В то время как директор замыкается на самодельный центральный антенный изолятор с разъёмом SO239, рефлектор всегда подключается к изолирующей пластине посредством замыкающей перемычки, предназначенной для согласования антенны по коэффициенту стоячей волны (КСВ) из-за близости к крыше на заданной частоте. Данная перемычка имеет длину около 15 см в указанном положении.

Впоследствии все параметры будут скорректированы на месте с помощью соответствующих тестов. Питание системы осуществляется через кабель RG8/U длиной примерно 15 метров с волновым сопротивлением 53 Ом.

ИСПЫТАНИЯ

По сравнению с коммерческим вертикалом на 10–15–20 метров, работая с JA, получены следующие результаты на S-meter TS-820:

Вертикал (H = 7 метров и 9 радиалов) — рапорт (RST) 459; Quad 589 (H = 13,50 от с земли и 3,50 с крыши).

По сравнению с перевёрнутым V типа W3DZZ или самостоятельно построенным перевёрнутым V, размещённым на высоте около 15 метров: Inverted V — 569, Quad — 589.

Переднее/заднее соотношение 4 балла показывает S-meter.

Переднее/боковое соотношение 3 балла S-meter N.B. корреспондент использовал TS-520 и трёхэлементную Yagi. На 15 метров – Inverted V расположена в направлении север/восток – юг/запад и, следовательно, благоприятна для Японии.

По сравнению с очень шумным вертикалом, Inverted V была значительно менее шумной. Из-за влияния склона крыши КСВ колеблется от 1,7:1 до 2,3:1. Для его уменьшения использовался тюнер Magnum MT 3000, очень интересный и универсальный инструмент.

ВЫВОДЫ

Quad в целом является энергоэффективной антенной, она примерно достигает усиления обычного 3-х элементного yagi. Что касается прочности, то она должна быть меньше, чем Beam yagi. В любом случае авторский quad уже подвергался порывам ветра около 90 км/ч, и надо сказать, что такая сила ветра оказалась смехотворной.

IV3XAZ
