Антенна Carolina Windom своими руками

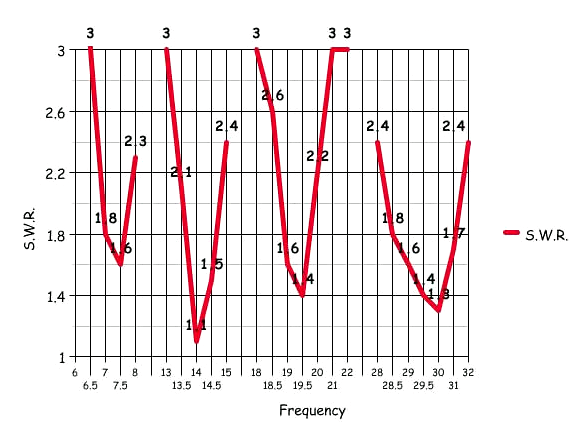

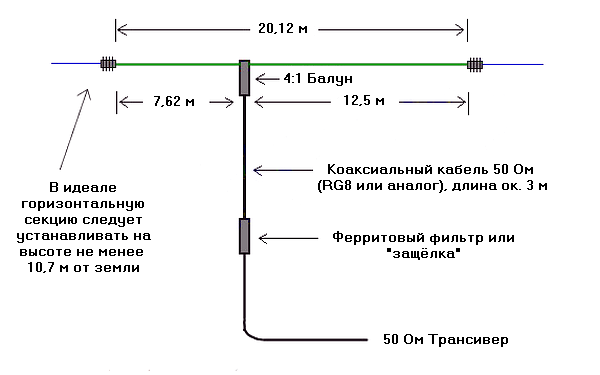

Это диполь с нецентральным питанием и 3 метрами вертикальной части излучателя. На 40, 20 и 10 метров антенне не нужен тюнер. Она также отлично работает на всех других диапазонах выше 40 м с тюнером и даже ниже 40 м — сможет на 60 и 80 м, хотя потери в коаксиальном кабеле уже будут немного выше.

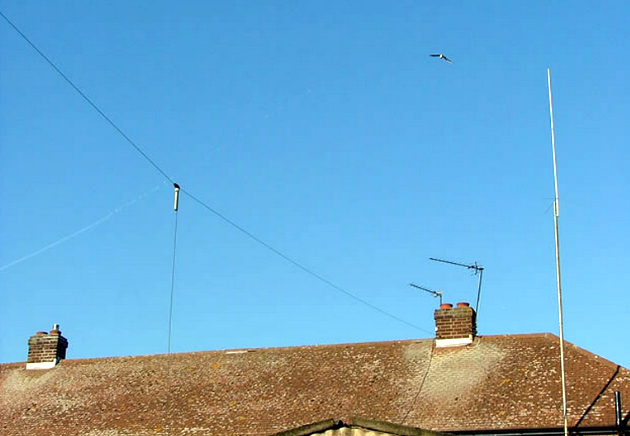

Она даже использовалась и на 160 метров, но там она очень неэффективна. В идеале эта антенна должна находиться на высоте не менее 10,7 метров над землёй, но у автора она сейчас находится на высоте около 7,6 метров и все ещё работает нормально. Диаграмма направленности улучшается, если она находится выше 10 метров.

Придерживаясь оригинальных формул Windom, использовалось соотношение 37,8% для одной стороны и 62,2% для самой длинной стороны после определения длины полуволны на самой низкой рабочей частоте. Это точка 200 Ом, отсюда и симметрирующий трансформатор 4:1 (50 Ом к 200 Ом).

10-футовый вертикальный излучатель действительно излучает и обеспечивает вертикальное излучение к существующему горизонтальному излучению, и, следовательно, добавляет к низкоугловому всенаправленному излучению. Линейный изолятор останавливает излучение вертикального излучателя на всем пути обратно в шэк.

Это та же конструкция, что и у «Carolina Windom 80 Special». Вы можете купить такую, но эта стоит совсем не также!

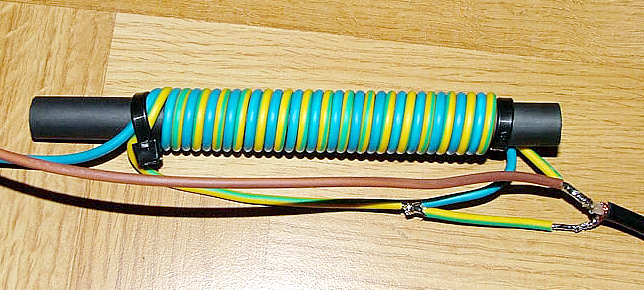

4:1 балун. Это 17 бифилярных витков на полудюймовом ферритовом стержне. 50 Ом – 200 Ом, 1-30 МГц. Анализатор показывает 1,1 КСВ при 50 Ом на резисторе 200 Ом от 1 до 30 МГц

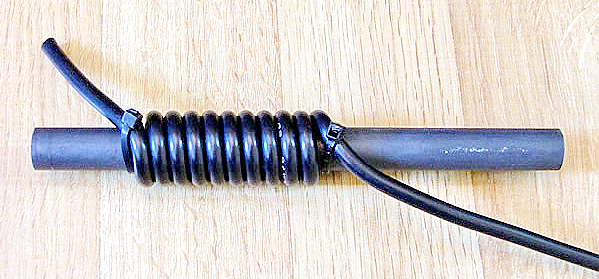

Линейный изолятор (дроссель). 10 витков RG8 на полудюймовом ферритовом стержне

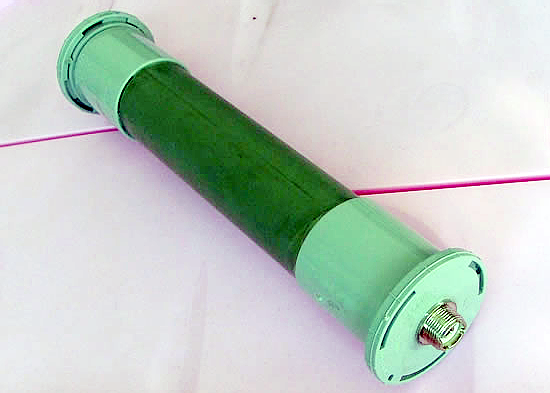

Изолятор (дроссель) линии. Сделан из ПВХ-трубы с винтовыми заглушками на концах. Вы можете просто использовать голый ферритовый стержень на коаксиале и сохранить соединения
