В тексте рассматривается устройство трёхдиапазонной вертикальной антенны, предназначенной для работы в диапазонах WARC (10, 18 и 24,9 МГц). Эта конструкция отличается от традиционных решений, использующих тонкую проволоку и требующих сложных согласующих схем. В данном случае применяется набор телескопических трубок.
Что позволяет уменьшить реактивные сопротивления и упростить согласующее устройство, которое состоит всего из двух катушек и двух конденсаторов.
Антенна изготовлена из телескопического набора труб с диаметрами 40, 35, 30 и 25 мм.

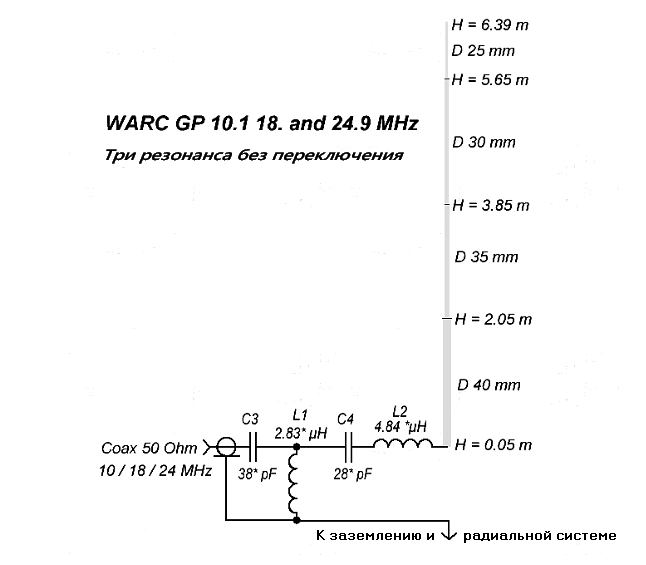

На рисунке представлена схема конструкции антенны и согласующего устройства.
Нагрузка w1c воспроизводит установочную ёмкость изолятора. Нагрузка w8c имитирует сопротивление, связанное с потерями в системе радиалов, непосредственно контактирующих с землёй.
Система радиалов стандартная: обычно включает два резонансных четвертьволновых радиала на каждый диапазон, хотя предпочтительнее четыре. Согласующее устройство спроектировано для установки вертикала прямо на земле.

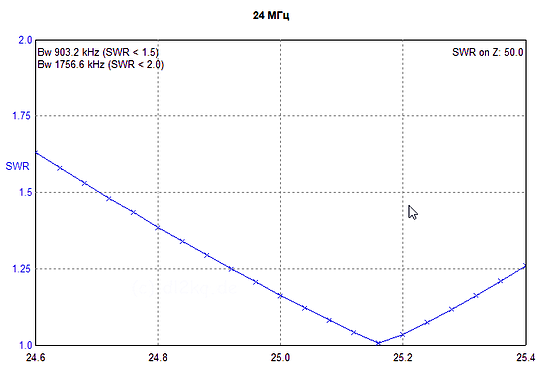

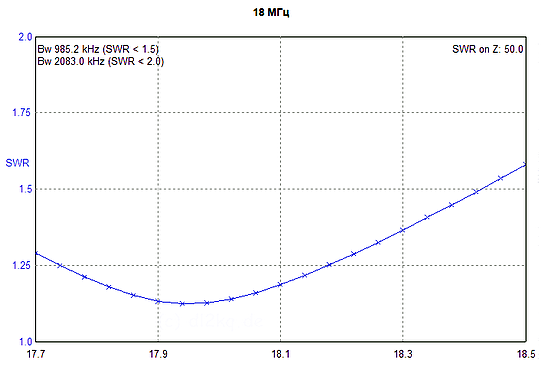

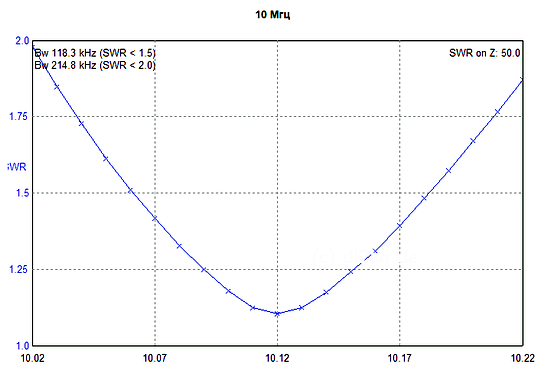

Ниже представлены графики, иллюстрирующие частотную зависимость коэффициента стоячей волны (КСВН) в различных диапазонах.
Минимальное значение коэффициента стоячей волны (КСВН) на частотах 18 и 24 МГц не достигается точно посередине соответствующих диапазонов. Это соответствует стоимости простого согласующего устройства.
Катушки в согласующем устройстве — это бескаркасные конструкции из медной проволоки диаметром 2 мм. Перед настройкой важно измерить их индуктивность и скорректировать в соответствии с расчётом.
Во время настройки катушки немного растягиваются или сжимаются. Два конденсатора временно заменяются небольшими переменными элементами. После завершения настройки их заменяют отрезками кабеля типа RG-213, исходя из соотношения 1 см кабеля равен 1 пФ.
При корректной настройке КСВН антенны во всех диапазонах не превышает 1,3.
Модель антенны показана в файле 10_18_24.maa. Это файл в формате программы моделирования MMANA-GAL.
DL2KQ
