Трудность при создании собственных антенн с трапами для КВ обычно заключается в точной настройке коаксиальных трапов на нужную частоту. Некоторые пытаются использовать GDO (сетчатый генератор с провалами или его твёрдотельный аналог), но калибровка шкалы такого прибора обычно и так неточна.
Очень полезно знать, насколько нужно изменить длину четвертьволновой штыревой антенны или полуволнового диполя, а не действовать методом проб и ошибок. Приведённые ниже значения не являются расчётными значениями длины в «реальном пространстве», они скорректированы на значение 0,96 для компенсации «концевого эффекта».
Объяснение КСВ (SWR) и того, как лучше всего его измерить. Что такое КСВ? КСВ (коэффициент стоячей волны) — один из самых запутанных терминов в любительском радио. Хотя все книги по антеннам и линиям передачи, быстро указывают на это, он по-прежнему остаётся источником множества заблуждений.
Для изоляции потенциальной синфазной составляющей фидерной линии на коаксиальном кабеле для КВ-диапазонов 1,5–30 МГц требуется дроссельный симметрирующий трансформатор (блокирующий элемент). Для примера был выбран простой коаксиальный кабель, намотанный на ферритовый тороидальный сердечник.
В одном из выпусков журнала The Short Wawe Magazine G6LX поделился результатами своих исследований с вертикальными антеннами, которые длились пять лет. Автор подошёл к работе серьёзно, использовалось качественное оборудование: высокочастотный мост, генератор General Radio, антенноскоп и ваттметр с направленным ответвителем Collins.
В реальных условиях антенна не находится в свободном пространстве, а расположена на определённой высоте над землёй (за исключением спутниковых антенн). В первом приближении поверхность земли заменяется идеально проводящей плоскостью, что существенно влияет на диаграммы направленности антенн в вертикальной плоскости.
Радиолюбители часто используют симметричные антенны, такие как диполи, квадраты и другие, подключая их к несимметричному коаксиальному кабелю. Из-за этого кабель не полностью экранирует сигнал, что приводит к излучению сигнала при передаче и приёму сигналов и помех со всех направлений в режиме приёма.
Этот электронный компонент, также именуемый DC Ground, Shunt Coil (адаптационная катушка) или Inductive Matching Coil (индуктивная корреляционная катушка), является важным элементом электронных систем, особенно в управлении постоянным током и подавлении электромагнитных помех.

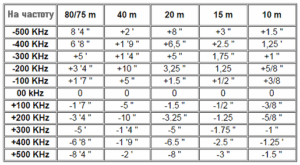

В качестве помощи для настройки длины антенны можно использовать составленную таблицу, которая поможет определить необходимую длину проводов, кабелей. В таблице указаны значения в дюймах, которые нужно добавить или убрать для смещения резонанса на нужное количество килогерц.

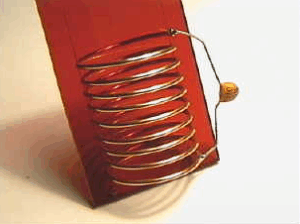

Катушка, показанная на фото, была сделана для демонстрации метода намотки катушки «в воздухе» (бескаркасная). Такие катушки используются в согласующих устройствах или коротковолновых усилителях. Эта состоит из девяти витков голого медного провода, каждый диаметром 1,3 мм, её средний диаметр d составляет 26 мм, а длина l составляет 37 мм.
