Тюнер охватывает любительские диапазоны 160-6 м (0-100 Вт). Катушка индуктивности тюнера намотана на белую пластиковую дренажную трубу диаметром 40 мм многожильным проводом с изоляцией 24/0,2 общий диаметр 2,05 мм. Конденсаторы с воздушным зазором ёмкостью 500 пФ, которые использовались в бытовых радиоприёмниках.
Номинальное напряжение входного конденсатора может быть ниже, чем у конденсатора с двумя входами, поскольку на него подаётся меньшее напряжение.

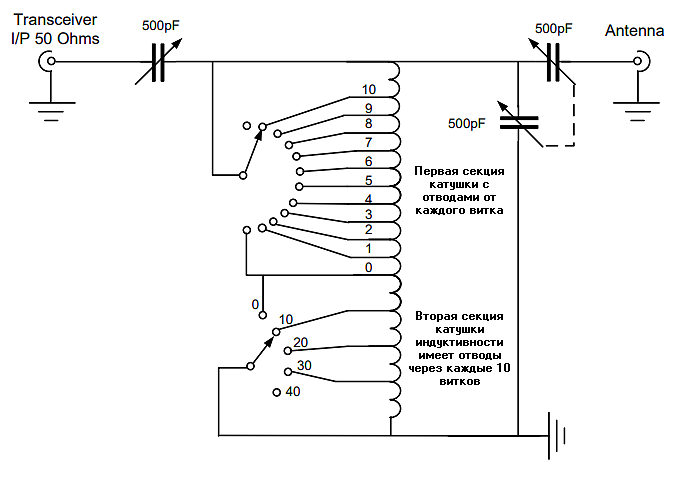

Предлагается этот «линейный» метод переключения отводов на катушке индуктивности в качестве замены катушек индуктивности типа «американские горки» на 50 витков, которые обычно большие, их трудно найти и они дорогие.
SPC с дуплетом длиной 133 фута (40 метров) гарантирует отличное согласование в диапазоне от 160 до 6 метров, при использовании балуна, подключенного к антенному гнезду. Кроме того, он демонстрирует хорошие характеристики согласования с 130-футовым перевёрнутым L-образным проводом при использовании радиочастотного заземления.
Радиочастотное заземление состоит из двух оцинкованных труб длиной 4 фута, расположенных на расстоянии 6 дюймов друг от друга и соединенных двумя отрезками противовесной проволоки длиной 10 метров, которые проходят в противоположных направлениях по бокам здания.
Фотографии, демонстрирующие окончательную сборку

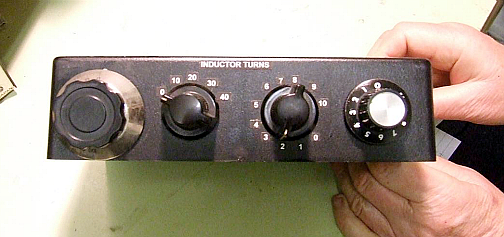

На верхней фотографии показаны передние элементы управления тюнера SPC в собранном виде. Левый элемент управления представляет собой входной конденсатор ёмкостью 500 пФ и может иметь более низкое номинальное напряжение. Крайний правый элемент управления — это конденсатор ёмкостью 500 пФ, который должен иметь более высокое номинальное напряжение.

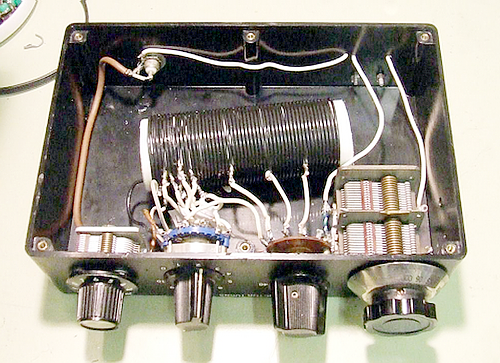

На нижней фотографии показан вид пластикового корпуса снизу. Катушка индуктивности соединена одножильным изолированным проводом и зачищена в местах, где должны быть сделаны отводы. Сердечник катушки индуктивности выполнен из пластика диаметром 40 мм, белая пластиковая трубка.
Вход BNC подключен к короткому коаксиальному кабелю на 50 Ом (на фото коричневого цвета), кроме того, отчётливо видна полужирная линия заземления, идущая от входного разъёма BNC к точке радиочастотного заземления через антенный разъём, а затем к конденсатору с двумя соединениями.
G3WME
