Данная антенна была разработана специалистами Технологического института для применения в радарах. И уже позже была представлена W8TV сообществу радиолюбителей (QST 1968г). Эта антенна предназначена для работы в одном частотном диапазоне и обладает превосходными техническими параметрами.
С коаксиальным кабелем типа RG58U данная антенна способна функционировать при мощности до 1 кВт, что подтверждается её конструктивными особенностями и характеристиками.
Антенные характеристики:
- Размером аналогична дипольной. Это не займёт у вас больше места.
- Необычайная чувствительность. Это заметно улучшает приём.
- Сопротивление 50 Ом. Для подключения к оборудованию приспособлений не требуется.
- Большая пропускная способность. 3:1 над диполем. Полностью покрывает рабочий диапазон.
- Более высокая эффективность по сравнению с дипольной. Эффективность расчётной частоты от 99% до 100%.
- Она не излучает гармоник на рабочей частоте. Решает проблемы TVI.
140,2/ fМгц = общая длина 99,06/fМгц = длина коаксиального кабеля 20,57/fМгц = длина каждой стороны плоской ленты

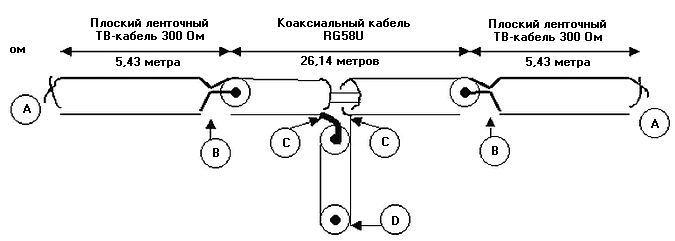

Как можно видеть на рисунке ниже, это полуволновой диполь, образованный внешним проводником коаксиального кабеля в сочетании с концевыми участками открытой линии.
Внешний проводник или экран коаксиального кабеля открывается в центр, откуда подключается линия передачи.
Внутренний проводник не излучает и образует короткозамкнутый ¼-волновой резонатор, который при резонансе имеет очень высокое резистивное сопротивление в точке питания. На частотах, отличных от резонансных, импеданс резонатора с коротким замыканием является реактивным и изменяется таким образом, что частично компенсирует собственное реактивное сопротивление антенны, увеличивая полосу пропускания.
Шаги по сборке:
A) Закоротите оба конца плоской ленты на 300 Ом и припаяйте, стараясь отрезать лишние концы.
B) Припаяйте все вместе сетку и центральный проводник коаксиального кабеля с обоими проводниками ленты 300 Ом.
C) Нарежьте один дюйм пластика, покрывающего коаксиальный кабель. Разрежьте сетку горизонтального коаксиального кабеля точно по центру и разведите обе стороны в стороны, чтобы не было электрического контакта. Не повредите диэлектрик или центральный проводник коаксиального кабеля, который должен проходить из стороны в сторону. Из разрезанных сеток должны образоваться два наконечника. Припаяйте один наконечник к центральному проводнику нисходящего коаксиального кабеля (D), а другой наконечник сетки припаяйте к сетке нисходящего коаксиального кабеля (D).
D) Нисходящий коаксиальный кабель может быть RG58U и любой длины. Подключение непосредственно к входу 50 Ом трансивера.
Соотношение стоячих волн должно составлять 1:1 на расчётной частоте, а на концах 80-метрового диапазона не должно превышать 1,5:1. Если КСВ находится очень далеко от этих значений, возникает проблема. Проверьте всё.
Чтобы закончить антенну, удобно закройте все поверхности, подверженные воздействию дождя или влаги, каким-либо эпоксидным продуктом.
Есть несколько практических способов повесить эту антенну, и они будут зависеть от навыков и изобретательности каждого строителя и частоты, которую он хочет использовать.
Из-за своего размера конструкция антенны очень высокой частоты не должна вызывать больших трудностей, однако в случае антенны на 80 или 160 метров дело обстоит совсем иначе.
Учитывая вес коаксиального кабеля RG58U, который необходимо подвесить, и, следовательно, напряжение, которое создаётся на телевизионной ленте или проводе и на центральном кронштейне, мы должны подумать о какой-то форме, которая позволит нам использовать антенну в течение многих лет.
Автор использовал телевизионную ленту и, чтобы решить проблему натяжения, которая также влияет на кабель RG58U, прикрепил к нему дакроновый шнур соответствующей толщины по всей длине, так что, натягивая антенну, натягивается только шнур.
Что касается центрального кронштейна, на котором подвешена антенна, если она имеет перевёрнутую V-образную форму, то есть хорошая идея, опубликованная в Ham Book и состоящая из двух прозрачных пластиковых пластин, которые соединяются, образуя сэндвич, сохраняя внутри центральные соединения (C). Эти пластины были предварительно выработаны в форме коаксиального кабеля, так что при нанесении на них герметика всё остаётся абсолютно герметичным.
Эта антенна может быть установлена горизонтально или перевёрнутой V-образной формой.
Идея
Представьте себе антенну для ультракоротких волн (УКВ), которая охватывает весь двухметровый диапазон частот и отличается высокой эффективностью без необходимости использования адаптеров импеданса, таких как гамма-согласование или другие.
Рекомендуется провести эксперимент с антенной, концы которой выполнены в виде проволоки, аналогичной коаксиальному кабелю. Антенна должна быть заключена в трубку из поливинилхлорида (ПВХ), при этом оба круглых конца трубки должны быть герметично закрыты. Центральная часть антенны, к которой подключается линия передачи, также должна быть закрыта аналогичным образом.
Проведите сравнение полученной антенны с традиционным одинарным диполем. Различия в характеристиках должны быть очевидны даже без использования специализированных инструментов.
Далее, рассмотрите возможность добавления к антенне элементов с определённым интервалом. Например, можно рассмотреть использование двух направленных двойных антенн, аналогичных «базуке».
CE6OFN
