Диполь со смещённым центром питания (OCFD) для диапазонов 160-10 м

Антенна с питанием, смещённым от центра, предназначена для работы на всех радиолюбительских диапазонах от 160 до 10 метров. В ходе эксплуатации она использовалась совместно с антенным тюнером PALSTAR AT1KP. В результате сравнения с антенной Carolina Windom 160 установлено, что OCFD значительно меньше шумит (QRN/Static).

Данная антенна НЕ является антенной типа «Carolina Windom» или G5RV, поэтому излучение отсутствует от какой-либо части вертикальной линии питания. На этой антенне применяется сбалансированная линия питания — это просто линия питания антенны!

Конструкция

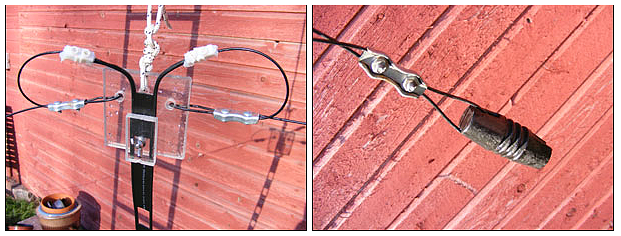

Антенна довольно проста в сборке. Используется кусок пластика «лексан» для изготовления центрального изолятора 100x100x10 мм, в нём просверлено три отверстия Ø 10 мм для проводов элемента и поддерживающего троса, одно отверстие Ø 6 мм для лестничной линии.

Изготовлена одна «дополнительная» часть пластика «лексан» примерно 50x30x10 с одним отверстием Ø 6 мм для крепления лестничной линии. Винт/гайка использовались для крепления лестничной линии из неферритового материала (нержавеющая сталь).

Технические характеристики

ХАРАКТЕРИСТИКИ
========================================
Частотный охват .... "Многодиапазонный"
Номинальная мощность .......... 500 Вт +

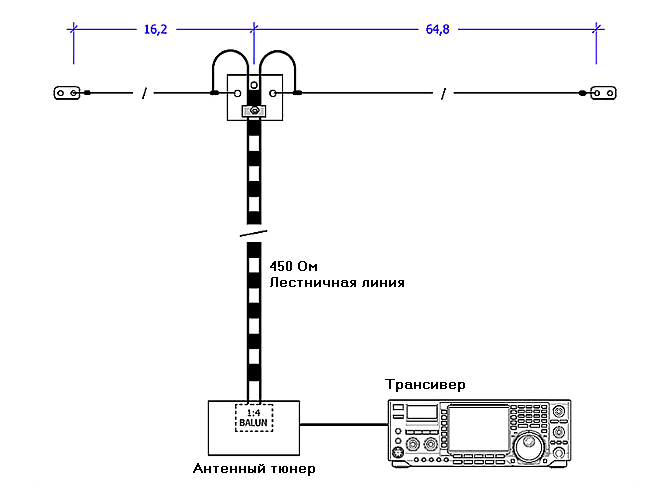

Сопротивление в точке подачи... сбалансированные 450 ом
Размеры ............ 16,2 + 64,8 метра
Мануфактура ........... "Самодельная"

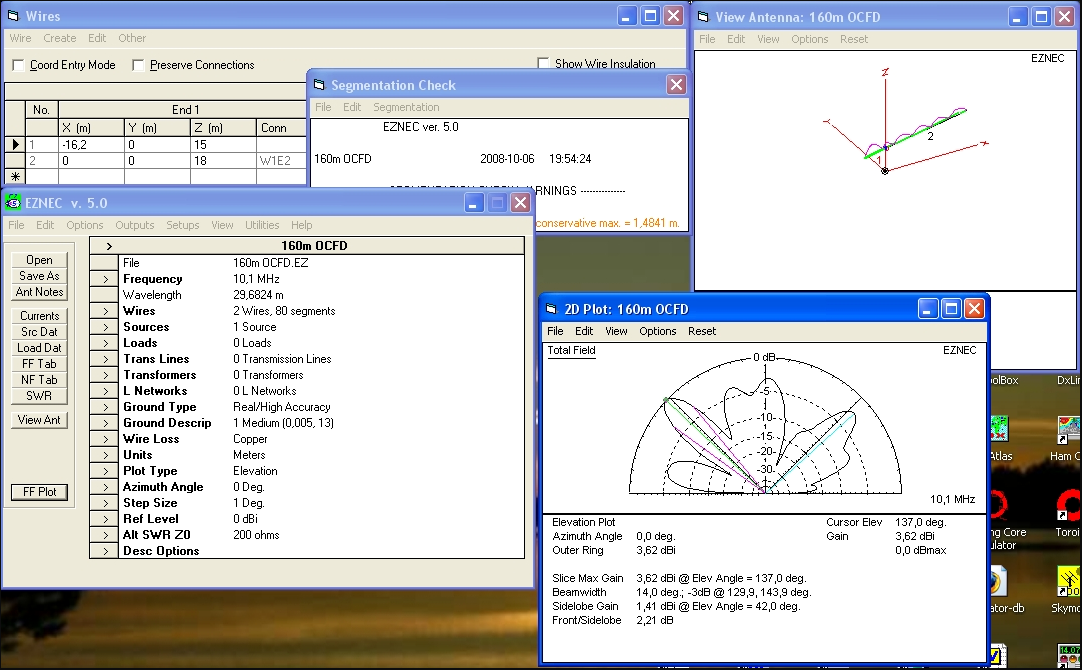

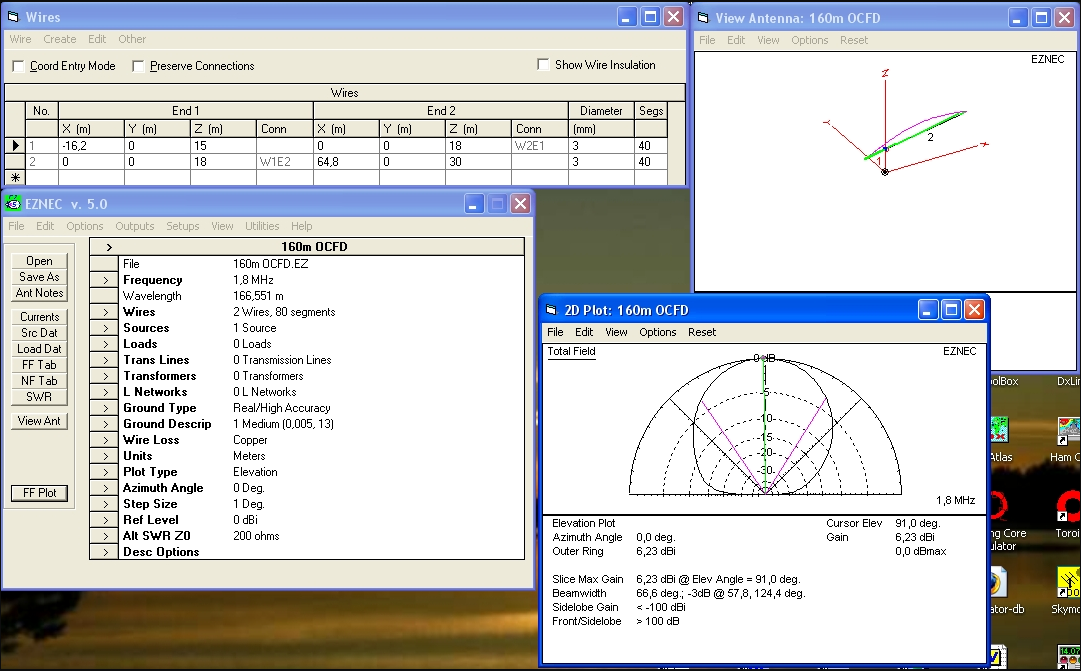

При моделировании угла излучения на каждом диапазоне нажмите на изображения, чтобы получить изображения с высоким разрешением.

Расчёт / моделирование 30 метров
