Комбинированный диполь

На верхних радиолюбительских диапазонах используются антенны как горизонтальной, так и вертикальной поляризации. После многократных отражений радиоволн в ионосфере может произойти изменение поляризации, в том случае, когда использование антенны, работающей только с одним типом поляризации, это приводит к ослаблению принимаемых сигналов.

Из-за того, что слои ионосферы, в которых происходит отражение, меняют своё положение, при этом одновременно меняется поляризация отражённых сигналов. На практике это означает колебания уровня сигналов при приёме на антенну, которая обеспечивает только одну поляризацию. Оптимальная антенна для работы в этих зонах должна иметь одинаковые характеристики как для горизонтальной, так и для вертикальной поляризации.

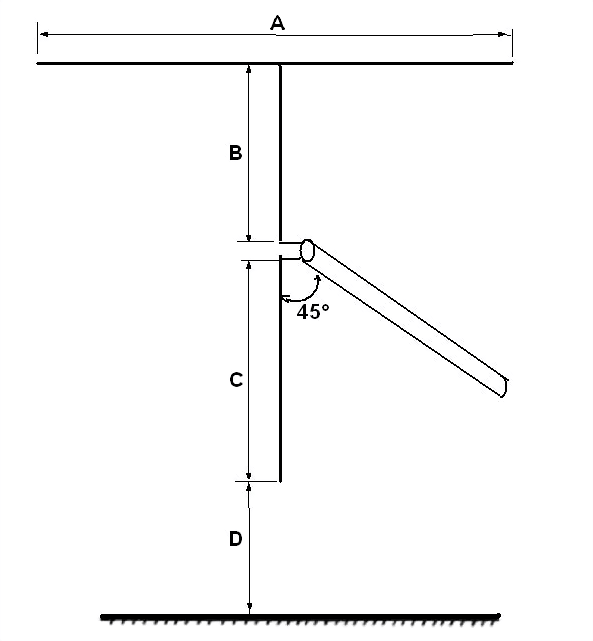

Требуемые свойства могут быть достигнуты с помощью комбинированного диполя, как показано на рисунке. Верхняя горизонтальная секция представляет собой диполь, который имеет в своём центре высокое входное сопротивление и способен принимать и передавать радиоволны с горизонтальной поляризацией. Характеристики направленного излучения близки к круговым, поэтому способны эффективно работать во всех направлениях.

Нижняя вертикальная часть антенны представляет собой вертикальный полуволновой диполь с входным сопротивлением, соответствующим всем остальным диполям, т.е. 75 Ом, поэтому она подходит для прямого подключения коаксиального кабеля на 75 Ом. Конечно, он работает с вертикальной поляризацией излучаемых волн, и его характеристика направления (также, конечно) круговая. Для эффективного функционирования вертикального диполя его нижний конец не может быть ниже, чем на 1/8 длины волны. Верхняя четверть плеча диполя одновременно питает горизонтальную часть.

На концах вертикального диполя, конечно, максимальное напряжение, и при соединении вертикальной и горизонтальной частей провода одинакового диаметра эта комбинация будет хорошо сочетаться. Длина плеча вертикального диполя, который соединяется с горизонтальным, будет немного короче, чем в классическом варианте. Это происходит потому, что горизонтальный диполь действует как в своём роде ёмкостная нагрузка и, следовательно, сокращается длина вертикального диполя.

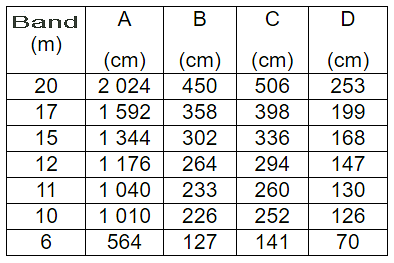

Размеры антенны для каждого из верхних диапазонов приведены в таблице. Если есть возможность, необходимо подстроить длину вертикального диполя по минимуму КСВ в разных условиях установки антенны.

При питании антенны через коаксиальный кабель с волновым сопротивлением 75 Ом реально достижим КСВ антенны 1,5 на всех диапазонах. Выполнять антенну на те диапазоны, где вертикальные антенны используются редко нецелесообразно. Коаксиальный кабель должен идти к антенне перпендикулярно плоскости антенны, в крайнем случае под углом не менее 45°. Антенну можно выполнить из медного провода толщиной 1-2 мм.
