Антенна является модификацией широко известной конструкции T2FD. Модифицированный вариант антенны успешно работает на любительской радиостанции автора на протяжении десятков лет. Она зарекомендовала себя как малошумящая, обеспечивающая работу в диапазоне от 1,8 до 30 МГц без антенного тюнера (ATU).
Конструкция антенны отличается простотой повторения и высокой эффективностью в приёме слабых сигналов DX-станций, особенно на НЧ диапазонах.
Антенна эффективно подавляет статические помехи и обладает рядом других достоинств. Она изготовлена из медной проволоки диаметром 2,5 мм (10-AWG), а изолирующие прокладки выполнены из дерева или другого изолирующего и более лёгкого и прочного материала.

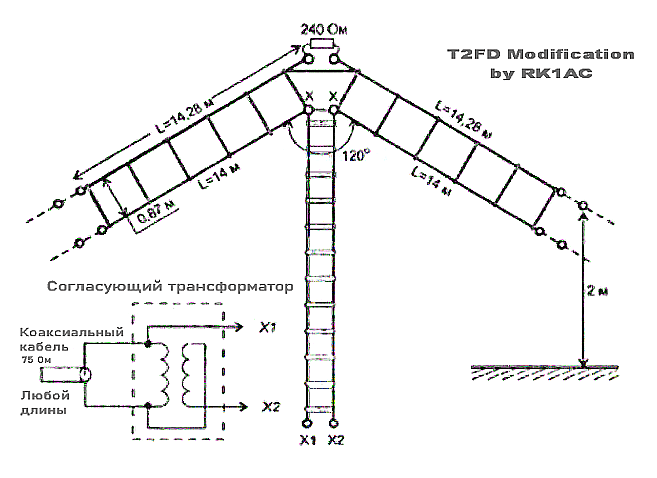

Рис. 1.
Двухпроводная линия:
Изготовленная из медной проволоки с диаметром 1 мм (AWG 18), имеет длину 11 метров. Провода расположены на расстоянии 7,5 сантиметров друг от друга. В линии использовались самодельные пластиковые распорки.
Антенна установлена на вертикальную опору высотой 8 метров, что обеспечило достаточно оптимальные условия для нормальной и даже эффективной работы на всех диапазонах.
Согласующий трансформатор:
- содержит 16 витков, намотан на ферритовом сердечнике от старого цветного ЭЛТ-телевизора
- по четыре витка с каждой стороны
- помещён в «консервную банку», которая была герметично запаяна
Питание антенны осуществлялось через 75-омный коаксиальный кабель. Уровень коэффициента стоячей волны (КСВ) антенны варьируется от 1:1 до 1,4:1 в диапазоне частот от 1,8 до 30 МГц.
В процессе работы было замечено, что в режиме передачи она практически не оказывает влияния на работу телевизора, не создавая помех.
RK1AC
