Поворотный укороченный диполь на 40 метров

Для участия в контесте потребовались антенны для разных диапазонов. На частотах до 40 метров можно использовать поворотные антенны, учитывая их размер и размеры заднего двора. Однако, после применения вертикальных антенн на 40 метрах, а ранее и дельта-петли, было принято решение создать поворотный диполь.

Имеющаяся небольшая поворотная башня позволит это реализовать. Антенна изготовлена из двух удочек выполненных из стекловолокна и закреплённых на центральной мачте.

Об антенне:

Легко изготавливается
Дёшево
Никаких трапов / ловушек
Небольшой вес
Простой проект антенны
Отлично подходит для использования в полевых условиях и в качестве ‘дополнительной’ антенны дома для дополнительных диапазонов (или соревнований).

Необходимые материалы:

2 удочки (качественные) как можно большей длины (до 10 метров)
Центральная опорная стойка длиной 1 метр (для перекладывания удочек)
Крепление мачты к стреле
Немного прокладок и / или изоленты
Изолятор точки подачи с балуном / дросселем 1:1
Какой-нибудь дешёвый провод в качестве антенного провода
Некоторые инструменты

Конструкция

Центральная опора представляет собой 1-метровую трубу из стекловолокна. Эти опоры чаще всего поставляются в упаковке по 5 штук. Центральной опорой также могла бы быть небольшая алюминиевая труба, но это то, что было «в сарае под рукой». Зажим мачта-стрела позволяет прикрепить центральную опорную стойку к мачте (над ротором, если имеется).

Две стеклопластиковые (рыболовные) удочки скользят по обоим концам прочного центрального стеклопластикового шеста. Центральное удилище утолщено на конце и почти по центру изолентой (в 4 местах) таким образом, чтобы удочки плотно прилегали к центральному удилищу. На рисунке не показана верёвка, соединяющая одну удочку с другой, чтобы предотвратить их соскальзывание с центрального шеста из стекловолокна.

Удочки должны быть как можно длиннее. 40-метровый диполь имеет длину около 10,10 метров с каждой стороны. Поскольку удочки, которые нашлись, были длиной 8,7 метра, использовал именно эти. Большая часть механической конструкции теперь готова.

Длина провода и опора

Длина удочек составляет 8,7 метра и, слишком коротка. Для этого есть несколько решений.

используйте более длинную центральную трубку и не подтягивайте удочки к мачте для крепления стрелы. В данном случае 3-метровый центральный опорный шест дал бы около 10 метров (с 50-сантиметровым пространством для скольжения удочек по центральной опоре).
Используйте катушки. Непросто изготовить и сколько вам нужно обмоток. Это во многом зависит от физического расположения провода антенны.
Используйте линейную нагрузку. Легко изготовить, достаточно подключить провод. Вам нужно определить, какой длины должна быть линейная нагрузка, с чего начинать и где заканчивать.

Решение для линейной загрузки — это то, что было выбрано и сделано.

Провод антенны начинается в центре от балуна и проходит над удочкой примерно на 6 метров, затем возвращается примерно на 2 метра назад и затем снова возвращается к концу удочки. Длина от центра антенны и начала линейной нагрузки должна быть как можно больше (4,1 метра в данном случае). Длина линейной загрузочной части составляет 2 метра (от 4 до 6 метров на удочке). На удочке от 4 до 6 метров есть 3 провода. Конец антенны представляет собой одиночный провод длиной от 6 до 8,7 метров (кончик антенны).

Каждый провод представляет собой цельный кусок длиной 13 метров и прикреплен скотчем (или с помощью наклеек) к удочке. На рисунке ниже показана линейная нагрузка на удочку длиной около 7 метров.

Расстояние между проводами в данном случае составляло всего несколько сантиметров, поскольку провода наклеены на удочку (таким образом, около 2 см). Конечно, вы могли бы увеличить расстояние, используя небольшие опоры из ПВХ, как автор использовал для многополосного вертикала, но здесь не видно в этом необходимости.

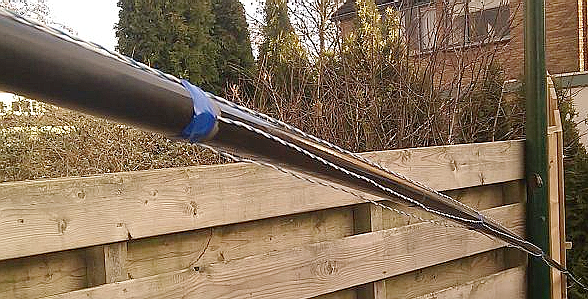

На рисунке ниже показаны провода с линейной нагрузкой в сборе (до того, как все будет заклеено лентой).

Точка подачи и балун

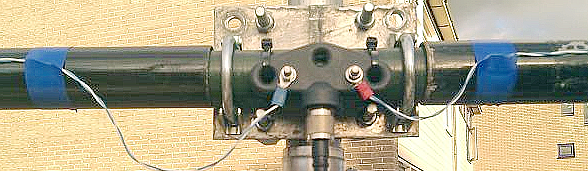

В центре (см. фото выше) использован центральный разъём. Это было до того, как были готовы балуны. Центральный штырь коаксиального кабеля прикреплен к одному концу антенны, а экран — к другому концу антенны. Когда антенна использовалась, то применялась дроссельная заслонка типа W1JR, которая крепилась непосредственно к разъёму антенны.

Настройка

Когда всё сделано, последняя проверка заключается в том, находится ли антенна в 40-метровом диапазоне. Это оказалось чуть ниже (около 6,8 МГц). Всё происходило в 2 метрах над землёй. Когда диполь находился на высоте 11 метров в маленькой башне, резонансная частота возросла до 6,95 МГц. Общая полоса пропускания очень широкая, и даже на 7,2 МГц — КСВ был намного ниже 1:2.

Место линейной нагрузки на удилище и длина (и расстояние между проводами) будут влиять на резонансную частоту. Таким образом, сокращение длины линейной нагрузки и места на удочке займёт некоторое время, чтобы добиться резонанса антенны на 40 метров. В данном случае просто повезло, что он был так близко и вообще не нуждался в обрезке.

Использование этого метода с применением удочек разной длины, проволоки разной длины и разной длины (размера) линейной нагрузки позволит использовать его и на других диапазонах.

Заключение

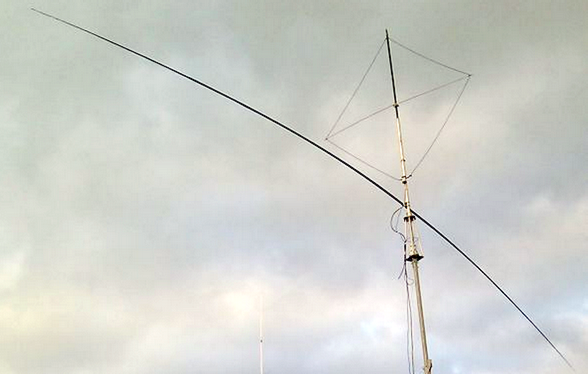

Собрать антенну было легко, и в общей сложности на это ушло около 2 часов. Разместить её на небольшой башне было несложно, поскольку антенна очень лёгкая по весу. Однако она широкая и требует некоторого пространства. На картинке ниже видна антенна на вершине небольшой вышки. Во время контеста антенна работала хорошо. Высота, конечно, могла быть и больше, но это то, что есть.
