Антенны способны резонировать на конкретной частоте, если их общая электрическая длина кратна половине длины волны. С каждым увеличением длины волны вдвое коэффициент усиления антенны возрастает. Когда антенна расположена горизонтально, её направленность увеличивается по мере роста длины.
Если сложить длины ветвей антенны в нечётных кратных половины длины волны, это создаст центральную точку подачи с низким импедансом. Это происходит потому, что каждая ветвь такой антенны имеет длину, равную нечётному числу четвертей длины волны.
Стандартная дипольная антенна длиной волны 3/2, установленная горизонтально параллельно земле, отличается от классического диполя с двумя лепестками. В этом случае она имеет четыре основных и два второстепенных лепестка. Для увеличения направленности V-конфигурацию антенны можно наклонить вперёд в нужном направлении или в сторону станции (см. рисунок 1 ниже).
Рис. 1

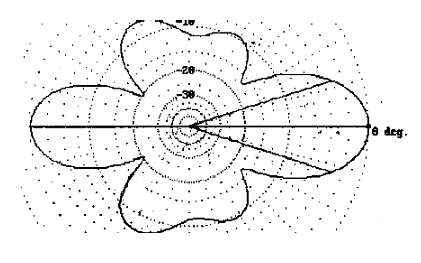

Плечи могут наклоняться вперёд под углом от 90 до 110 градусов, как стрелка, направленная в обратную сторону. Когда плечи расположены горизонтально, антенна демонстрирует максимальную направленность вдоль линии, которая делит угол пополам. При этом сохраняются незначительные боковые и задние лепестки, что обеспечивает ей всенаправленность. (см. рисунок 2 ниже).
Рис. 2
Усиление
Стандартная антенна с длиной волны 3/4 на боковую антенну при «наклоне» на 100 градусов имеет коэффициент усиления 2,5 дБ в соответствии с таблицей. 5/4 длины волны с каждой стороны при 86 градусах имеют коэффициент усиления 3,3 дБ, 7/4 длины волны с каждой стороны при 76 градусах имеют коэффициент усиления 4,0 дБ, 9/4 длины волны с каждой стороны при 67 градусах имеют коэффициент усиления 4,75 дБ и 11/4 длины волны с каждой стороны при наклоне 60 градусов имеют коэффициент усиления 5,3 дБ.
Примечание редактора: «Предполагается, что эти рисунки относятся к стандартному диполю, но не указаны в статье».
Сопротивление антенны медленно увеличивается с увеличением длины ноги, а также зависит от прилагаемого угла наклона. Эти антенны считаются «Короткие V-лучи»если длина волны составляет; или менее 1 1/4 длины волны с каждой стороны или менее 100 футов с каждой стороны. Для более длинных vee-лучей, превышающих 1/4 длины волны с каждой стороны, требуется от 2 до 1 или от 4 до 1 балунов, чтобы обеспечить равные токи в каждой ветви для получения желаемых лепестков, но при этом можно добиться гораздо более высоких коэффициентов усиления. Например, для антенны с коэффициентом усиления 10 дБ длиной 10 метров на частоте 28,6 МГц требуется длина более 283 футов с каждой стороны! При 40 метрах (7,1 МГц) вам потребуется всего 1143 фута с каждой стороны!
Важнейшая длина питающей линии
В большинстве случаев антенны горизонтального V-типа требуют сокращения примерно на 4-6% по сравнению со стандартными формулами, приведёнными ниже. Смотрите примеры ниже по странице для нескольких диапазонов.
Длины линий передачи должны быть сокращены до ЧЁТНОГО кратного длины электрической полуволны, используя формулу:
Длина = 492 X vf (коэффициент скорости линии) / частота:
Пример: 492 X 0,66 / 7,1 МГц = 45,73 фута для электрической половины длины волны линии подачи со скоростью 0,66, подобной стандартной RG / 58U.
Итак, если вы планируете использовать диполь на частоте 7,1 МГц, а приблизительное расстояние между антенной и передатчиком составляет 100 футов, целесообразно использовать линию питания длиной примерно в 2 или 3 длины волны, например 91 или 137 футов, соответствующую 2 или 3 половинам длин волн обычной линии RG / 58U.
Эти формулы были взяты из таблицы в книге для расчёта длин питающих линий для линии с коэффициентом скорости 66. Существует небольшая разница между использованием приведённой выше формулы (492 × 0,66 / частота) и формул, приведённых на диаграмме.
Цифры, набранные жирным шрифтом в формулах, представляют собой «константы магического числа», полученные экспериментальным путём.
длина 1 половины длины волны = 325/7,1 = 45,77 фута
длина 2 полуволн = 650/7,1 = 91,55 фута
длина 3-х полуволн = 975/7,1 = 137,3 фута.
Примечание редактора: Обратите внимание, что число 325 добавляется к вычислению «магической числовой константы» для каждой добавленной половины длины волны линии питания.
Таким образом, для 4-х полуволн формула будет 1300 / 7,1 = 183 фута и так далее для каждой добавленной половины длины волны.
K6LMN
