Данная антенна применялась в ходе Field Day, а также на других выездных мероприятиях. Собирались такие антенны для всех диапазонов от 160 до 6 метров. Их легко изготовить из любого подручного провода, а изоляторы сделать из обрезков пластика. Чтобы настроить каждую антенну на нужную частоту.
Необходимо выполнить ряд простых последовательных действий. Сначала антенну следует поднять на небольшую высоту, обеспечим этим минимизацию влияния земли и других внешних факторов.
Затем следует подключить антенный анализатор, например, модель MFJ269 или аналогичный прибор, используя короткий отрезок коаксиального кабеля, для настройки.

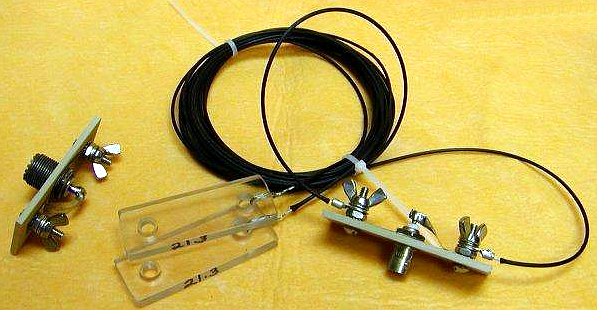

Антенна в сборе, на фото также показан дополнительный центральный изолятор. Изготовлены центральные изоляторы, используя как UHF-разъёмы с креплением на одно отверстие, так и BNC-разъёмы. Оба варианта работают одинаково хорошо.
Центральный изолятор был изготовлен из пластика Kydex, но также подойдут оргстекло (плексиглас) или Lexan (поликарбонат). Соединения между винтами из нержавеющей стали и коннекторами выполнены из тонкой латуни и залужены.

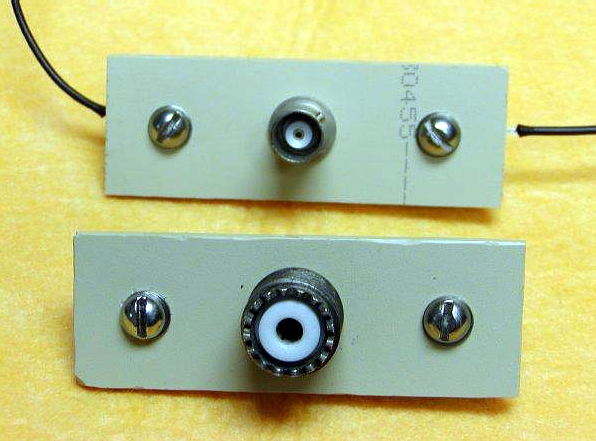

Здесь вы можете увидеть разъёмы типов BNC и UHF.

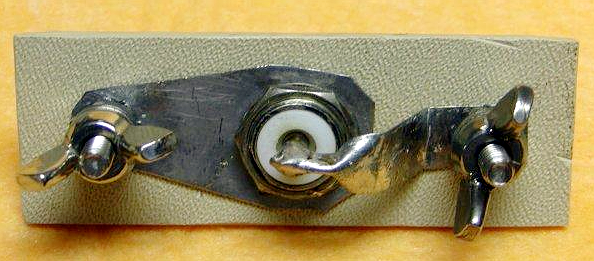

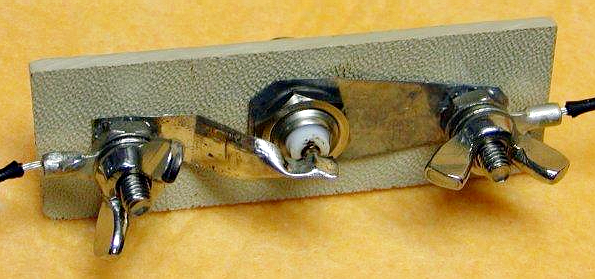

Крупный план соединений.

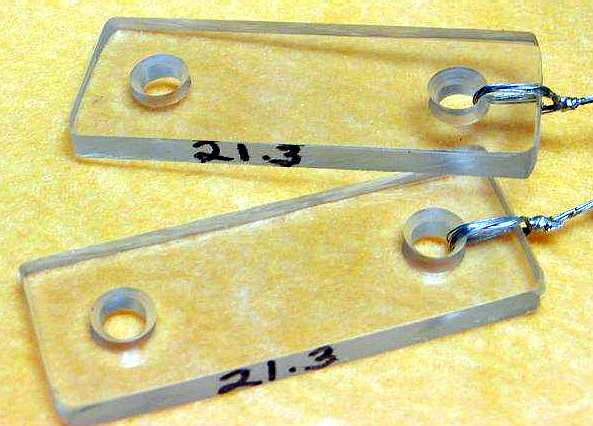

Это концевые изоляторы. Сделаны из лексана, но используйте всё, что есть. Обратите внимание, что край изоляторов отмечен резонансной частотой антенны.
W4ZT
