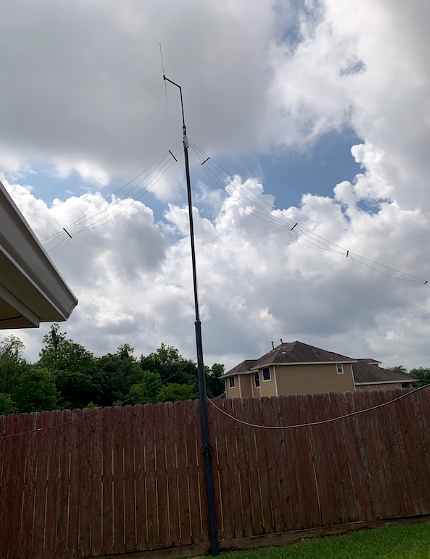

В центре двора 20-футовая ПВХ мачта на вершине которой установлен небольшой шкив. Через шкив пропущен дакроновый шнур. Для того чтобы антенна не выделялась на территории ТСЖ, ПВХ окрашена в тускло-тёмно-серый цвет. Середина 8-дюймового отрезка 1/2-дюймовой алюминиевой трубки сплющена.
В ней просверлены два отверстия и она прикреплена к нижней части ПВХ трубы примерно в 4 футах от основания. Эта конструкция послужила в качестве кнехта, как на лодке, позволяя привязывать к ней шнур или фал при подъёме антенны.
Осталась пара проводов, изначально предназначенных для 40-метрового диапазона, а также пары для 10-метрового и 20-метрового диапазонов. Из другого имеющегося провода сделана пара для 15-метрового диапазона. Все провода были многожильными #14 AWG с чёрной изоляцией.
Для распорок использовались несколько отрезков 1/2-дюймовой ПВХ трубы:
2 пары распорок длиной 10 дюймов
1 пара распорок длиной 6 дюймов
1 пара распорок длиной 3 дюйма
Просверлены равномерно расположенные отверстия в распорках и пропущены через них провода. Для фиксации использовалась стяжка вокруг ПВХ-труб и проводов.
На каждой паре проводов антенны на одном конце был установлен кольцевой наконечник для подключения к точке питания диполя. Провода были подобраны по длине для каждого диапазона. Это необходимо, так как два элемента должны быть сбалансированы.

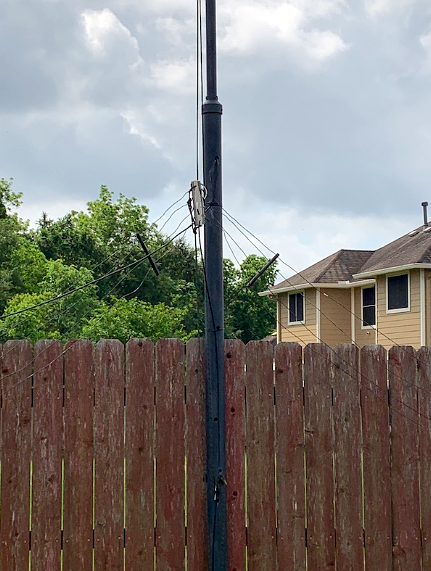

Установлена 10-дюймовая ПВХ-распорка ближе к центру, чтобы распределить и расположить элементы: самый нижний диапазон (40 метров) сверху, самый короткий провод (для 10-метрового диапазона) снизу!
Вторые 10-дюймовые ПВХ-распорки расположены ближе к концу самого короткого провода (10 метров). Остальные опоры размещены ближе к концам остальных проводов для 20 и 15 метров.
Самые длинные провода (для 40-метрового диапазона) имеют длину почти 33,5 фута каждый, что составляет общую длину антенны 67 футов.
Очевидно, что для установки антенны диполь в форме веера её придётся сконструировать в виде перевёрнутой буквы «V».

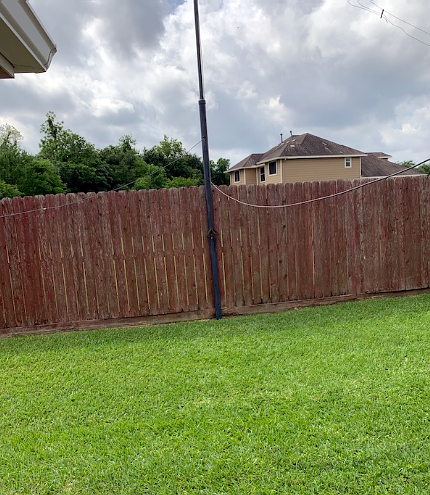

Установлены две мачты из ПВХ-труб длиной 10 футов 3 дюйма в дальних углах двора. В каждой из них были сквозные отверстия в верхней части. 40-метровый антенный провод был пропущен через верх, закреплён стяжкой вокруг трубы и оставлен свисать снаружи для удобства настройки, а затем, после обрезки, оставлен внутри трубы. Если позволяет место, концы можно прикрепить к заземляющему креплению. Обязательно используйте изолятор на конце провода. Верёвка может намокнуть от дождя или росы, и она может загореться или расплавиться. Это нехорошо.
Поднимая антенну, старайтесь, чтобы провода не запутывались, что могло бы вызвать проблемы. Скорее всего, вам придётся поднимать диполь в форме веера несколько раз, чтобы отрегулировать распорки. Можно неплотно обмотать коаксиальный кабель и мачту стяжкой, чтобы коаксиальный кабель не тянул мачту в сторону.
Теперь, когда коаксиальный кабель был подключен к радиостанции, можно приняться за анализатор антенн, чтобы проверить, как всё получилось.
Сборка точки питания

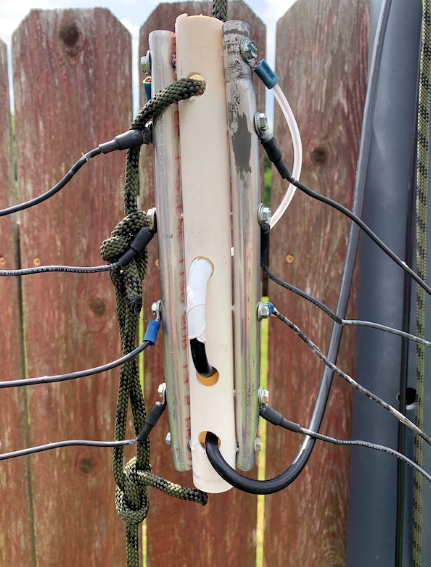

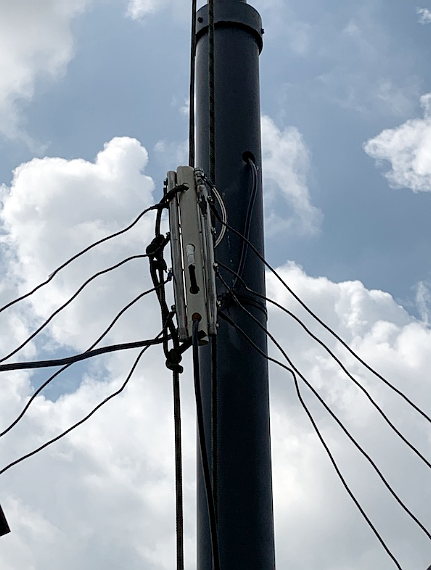

Была изготовлена специальная сборка точки питания для веерного диполя.
Берём ПВХ-трубу диаметром 1 дюйм и длиной около 7 дюймов, а также две алюминиевые трубки диаметром 1/2 дюйма той же длины. Сверлим отверстия на каждом конце трубки в ПВХ-трубе, чтобы можно было прикрепить трубку к ПВХ, выполняющей функцию центрального изолятора. Сверлим ещё четыре равномерно расположенных отверстия для саморезов, чтобы закрепить четыре элемента, расположенные по бокам. Три больших отверстия для коаксиального кабеля на одном конце и одно отверстие на другом для крепления троса (фала) к верхнему концу.
ПРИМЕЧАНИЕ по определению правильных размеров антенны
Провода были сделаны примерно на 6 дюймов длиннее, чтобы упростить обрезку (настройку).
Также использовался калькулятор антенн http://www.westmountainradio.com/antenna_calculator.php, чтобы определить длину проводов с каждой стороны диполя для каждого диапазона.
Для каждого диапазона введите в калькулятор желаемую частоту резонанса антенны. Он покажет вам, какой должна быть длина проводов на этой частоте.
ИЛИ… вы можете использовать анализатор антенн, чтобы определить, на какой частоте резонируют провода вашей антенны. Если диполь резонирует на слишком низкой частоте, значит, провода слишком длинные, и их нужно будет аккуратно укоротить — по несколько дюймов за раз с каждой стороны диполя — затем снова проверить с помощью анализатора антенн, пока не получите нужную длину. Повторите эту процедуру для каждого диполя (диапазона).
Применялся обжимной тип, но соединительные муфты тоже подойдут, если нужно добавить провода к концам, когда антенна резонирует на слишком высокой частоте.
После добавления и обрезки проводов антенна стала работать нормально, а максимальный КСВ составил 1,6:1.
K9HOU
