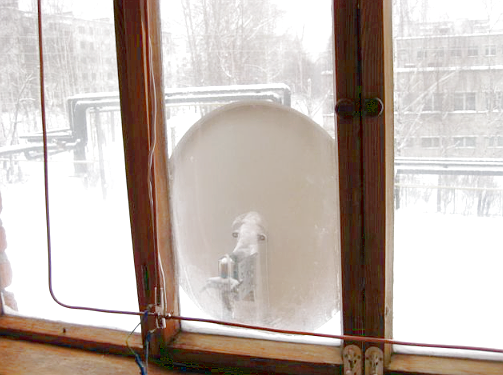

Антенну было необходимо использовать с трансивером выходной мощностью 87 Вт. Антенна была размещена на балконе второго этажа многоквартирного жилого дома. Балкон здания ориентирован на южную сторону. Испытания антенны были проведены в эфире в реальных условиях на диапазонах 80 метров, 40 и 20 метров.
На 80-метровом диапазоне проведены связи с: RW9SM- 58, RA3RTS- 57, RN4HAX- 59, RW4LC- 59. На 40-метровом диапазоне: UU2UDE- 58, EW7EW- 56, ER4ER- 59, RK6JAT- 59, UA6YBE- 59. На 20-метровом диапазоне: 4L3Y- 59, ER2OG- 58, RZ6HJ- 59, UA6HN- 59, UA6GB- 59.

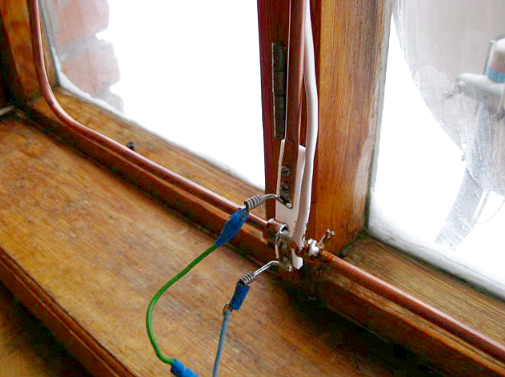

Антенна имеет узкую диаграмму направленности. Подстроечный конденсатор подключен по схеме «бабочка». Подключение противовесов к заземляющему контакту трансивера может повысить эффективность антенны. Устройство «искусственное заземление» также может повысить эффективность антенны.
Антенна имеет низкую эффективность в диапазоне 80 метров. Однако, эффективность можно повысить, если увеличить периметр антенны и диаметр трубки (из которой сделана антенна) в два раза. Согласование антенны с коаксиальным кабелем осуществляется путём перемещения внутреннего шлейфа.

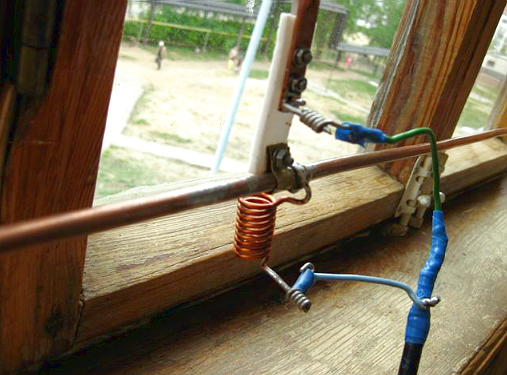

Индуктор (наружный диаметр 9 мм, 9 витков провода диаметром 2 мм (AWG-12), длина 25 мм), подключенный между экраном коаксиального кабеля и антенной, может расширить рабочий диапазон с 3,44 МГц до 28,75 МГц и улучшить КСВ, но не для 15-метрового диапазона. В этом диапазоне может потребоваться дополнительное согласование.
В авторском случае согласование было достигнуто и на 15-метровом диапазоне, просто длина подводящего коаксиального кабеля была увеличена на 1,85 метра.
RU4SJ
